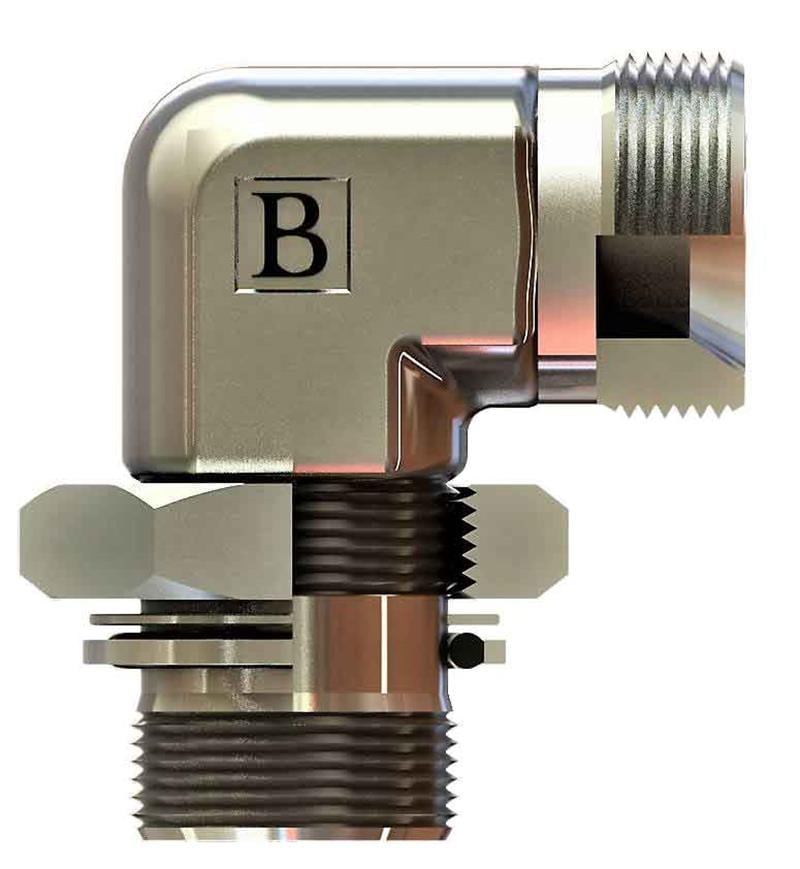

R1/2-14 R1/2-14 Bsp-bsp 90° Kontralı Dirsek (SB-2121-RRKD)

SB-2121-RRKD, 1/2" BSP ölçüsünde OLC BSP - BSP kontralı dirsek ürünüdür.

BSP - BSP kontralı dirsek nerede kullanılır?

SB-2121-RRKD, 1/2" BSP bağlantılı yönü ayarlanabilen kontralı dirsektir. Porta vidalandıktan sonra gövde istenen yöne çevrilir ve kontra somun sıkılarak bu konumda sabitlenir. Mobil makinelerde hortumları gövdeye paralel yönlendirmek için kullanılır.

Sık sorulan sorular

Kontra somun ne işe yarar?

Önce kontra somun ve pul (varsa O-ring) gövdenin en üst konumuna geri çekilir, gövde porta elle vidalanır. Yön ayarlandıktan sonra kontra somun sıkılır ve gövde bu konumda kilitlenir. Kontra somun yalnızca kilitleme değil, alttaki sızdırmazlık elemanını porta bastırma görevi de görür.

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 1/2" BSP ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

1/2" BSP ne anlama gelir?

1/2" BSP ölçüsündeki "-14" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

SB-2121-RRKD ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 R1/2-14, Diş Ölçüsü T2 R1/2-14, B 31, C 36, ØD1 12, ØD2 28, A1 24, A2 27. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1/2" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Yön ayarı için gövdeyi bir turdan fazla geri çevirmeyin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
