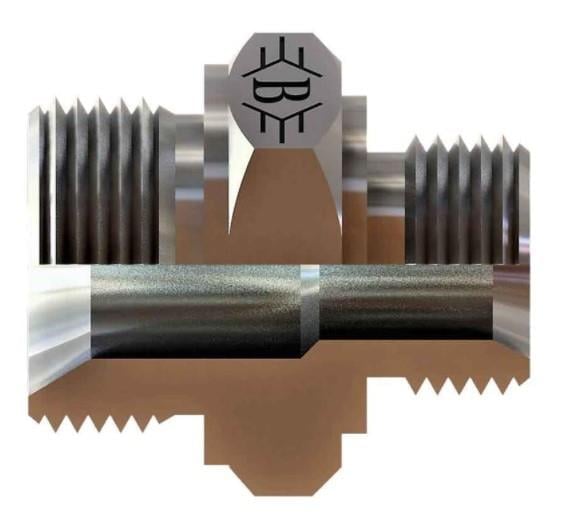

SB-2133-RRON, 1/2" BSP - 1" BSP ölçülerinde OLC BSP 60° - BSP 60° orantı nipel ürünüdür.
BSP 60° - BSP 60° orantı nipel nerede kullanılır?
SB-2133-RRON, 1/2" BSP ile 1" BSP bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Pompa, valf ve blok portlarında, hortum rakoru veya boru bağlantısına geçiş için kullanılır. Bakım ve onarımda, mevcut porta farklı tipte bir hortum veya boru bağlamak için tercih edilir.
Sık sorulan sorular
SB-2133-RRON için karşı parça nasıl seçilir?
Bu ürünün bir ucu 1/2" BSP, diğer ucu 1" BSP bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.
1/2" BSP ne anlama gelir?
1/2" BSP ölçüsündeki "-14" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
SB-2133-RRON sızdırmazlığı nasıl sağlanır?
Bu ürünün 1/2" BSP ucu BSP 60° konik sistemine göre sızdırmazlık sağlar. 60° konik (içe havşa) BSP bağlantıda contaya gerek yoktur; sızdırmazlığı konik oturma yüzeyleri sağlar.
SB-2133-RRON teknik ölçüleri
Tabloya göre Diş Ölçüsü T2 R1/2-14, Diş Ölçüsü T1 R1"-11, B 46, C 18,5, D 14, AA 41. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
