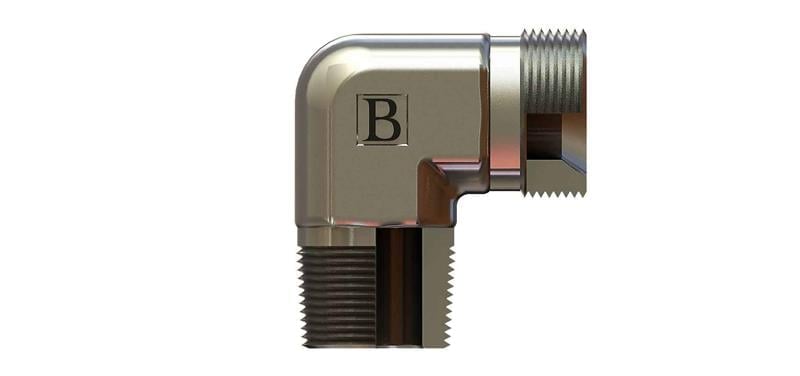

SB-2121-NRD, 1/2" NPT - 1/2" BSP ölçülerinde OLC NPT - BSP dirsek ürünüdür.
NPT - BSP dirsek ne için kullanılır?
SB-2121-NRD, 1/2" NPT ve 1/2" BSP bağlantılı hattı 90° döndüren bir dirsek rakordur. Pompa, valf ve silindir portlarında hat yönünü değiştirmek için kullanılır. Makine gövdesine yakın, sıkışık montaj noktalarında tercih edilir.
Sık sorulan sorular
SB-2121-NRD için karşı parça nasıl seçilir?
Bu ürünün bir ucu 1/2" NPT, diğer ucu 1/2" BSP bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.
Diş ölçüsü nasıl okunur?
1/2" NPT, Amerikan konik boru dişidir; diş boyunca çap daraldığı için sıkıldıkça dişler birbirine kenetlenir. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.
Bağlantıda conta gerekir mi?
SB-2121-NRD ürününün 1/2" NPT tarafı NPT konik diş bağlantıdır. NPT bağlantıda diş konik olduğundan sıkıldıkça kenetlenir; sızdırmazlığı tamamlamak için diş sızdırmazlık maddesi kullanılır.
SB-2121-NRD ölçüleri nelerdir?
Tabloya göre Diş Ölçüsü T1 R1/2-14 NPT, Diş Ölçüsü T2 R1/2-14, B 28, C 32,5, ØD1 12, ØD2 12, AA 19. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- NPT dişlere uygun sızdırmazlık maddesi uygulayın, bandın hattın içine taşmamasına dikkat edin.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
