R1/2-14 Npt M30x2 20s Npt-metrik Dirsek (SB-2120-NMD-S)

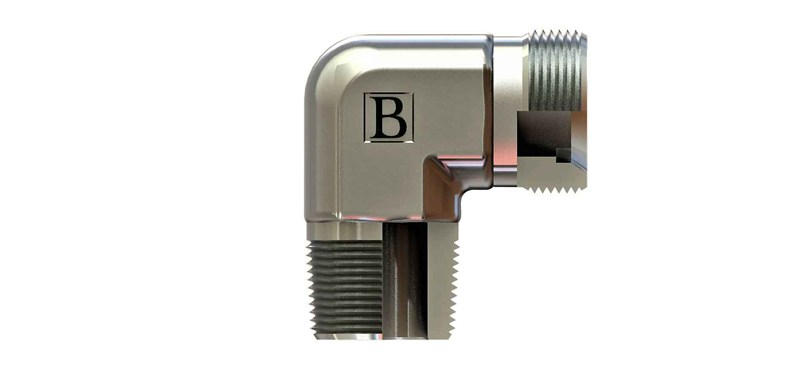

OLC SB-2120-NMD-S: 1/2" BSP - M30x2 ölçülerinde NPT - metrik dirsek. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

SB-2120-NMD-S ne işe yarar?

SB-2120-NMD-S, 1/2" BSP ve M30x2 bağlantılı hattı 90° döndüren bir dirsek rakordur. Pompa, valf ve silindir portlarında hat yönünü değiştirmek için kullanılır. Hidrolik ünite ve mobil makine tesisatında yaygın olarak kullanılır.

Sık sorulan sorular

1/2" BSP dişi nasıl tanınır?

1/2" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 1/2" boyutunda inç başına 14 diş bulunur. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

SB-2120-NMD-S sızdırmazlığı nasıl sağlanır?

Bu ürünün M30x2 ucu metrik 24° sistemine göre sızdırmazlık sağlar. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.

L ve S seri arasındaki fark nedir?

Bu ürün S (ağır) seridir ve 20 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Somun, yüksük ve gövde aynı seriden seçilmelidir.

SB-2120-NMD-S ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü 1 R1/2-14, Diş Ölçüsü 2 M30X2, Boru Çapı 20 mm, Boru Serisi S (ağır seri). Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
