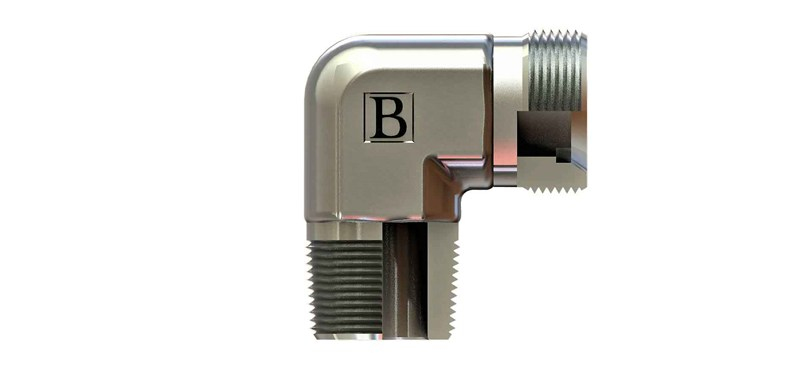

SB-2116-NMD-S, 1/2" NPT - M24x1,5 ölçülerinde OLC NPT - metrik dirsek ürünüdür. S (ağır) seri, 16 mm boru içindir.
NPT - metrik dirsek ne için kullanılır?
SB-2116-NMD-S, 1/2" NPT ve M24x1,5 bağlantılı hattı 90° döndüren bir dirsek rakordur. Dar alanlarda hortum veya borunun keskin bükülmesini önleyerek hattı porttan farklı yöne çıkarır. Hidrolik ünite ve mobil makine tesisatında yaygın olarak kullanılır.
Sık sorulan sorular
SB-2116-NMD-S için karşı parça nasıl seçilir?
Bu ürünün bir ucu 1/2" NPT, diğer ucu M24x1,5 bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 16 mm dış çaplı boru (S (ağır) seri) kullanılır.
Bu bağlantı nasıl sızdırmazlık sağlar?
SB-2116-NMD-S ürününün M24x1,5 tarafı metrik 24° bağlantıdır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur. NPT dişler konik olduğu için aşırı sıkıldığında karşı parçayı zorlayabilir; uygun sızdırmazlık maddesiyle kontrollü sıkılmalıdır.
L ve S seri arasındaki fark nedir?
Bu ürün S (ağır) seridir ve 16 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
SB-2116-NMD-S ölçüleri nelerdir?
Tabloya göre Diş Ölçüsü T1 1/2-14-NPT, Diş Ölçüsü T2 M24X1,5, ØD2 16, B 12, C 24,5, ØD21 35, A1 24. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- NPT bağlantıyı aşırı sıkmayın; konik diş karşı parçayı zorlayabilir.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
