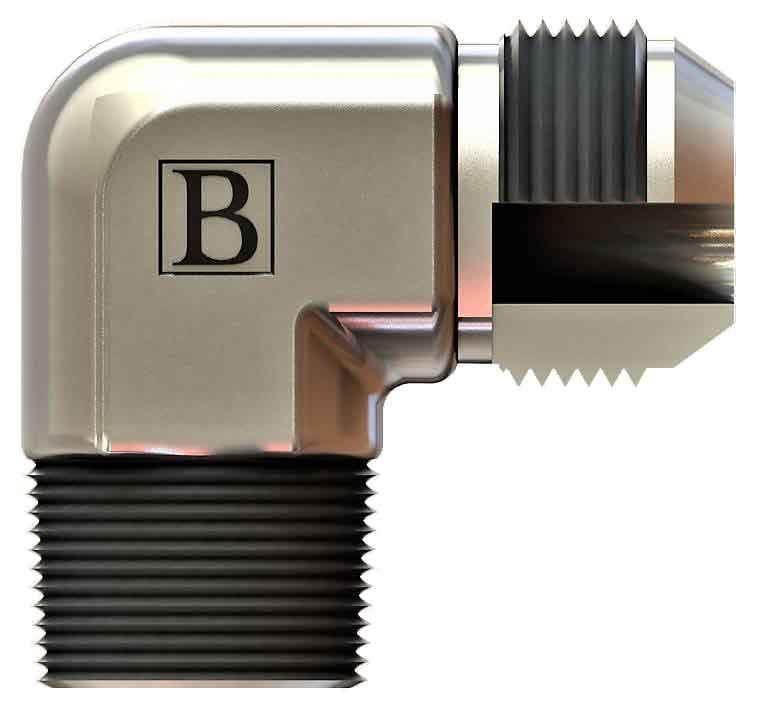

SB-2119-NWD, 1/2" NPT - 3/4-16 UNF ölçülerinde OLC NPT - UNF dirsek ürünüdür.
SB-2119-NWD ne işe yarar?
SB-2119-NWD, 1/2" NPT ve 3/4-16 UNF bağlantılı hattı 90° döndüren bir dirsek rakordur. Pompa, valf ve silindir portlarında hat yönünü değiştirmek için kullanılır. Makine gövdesine yakın, sıkışık montaj noktalarında tercih edilir.
Sık sorulan sorular
SB-2119-NWD hangi bağlantılara uyar?
Bu ürünün bir ucu 1/2" NPT, diğer ucu 3/4-16 UNF bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.
Diş ölçüsü nasıl okunur?
1/2" NPT, Amerikan konik boru dişidir; diş boyunca çap daraldığı için sıkıldıkça dişler birbirine kenetlenir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
Bağlantıda conta gerekir mi?
SB-2119-NWD ürününün 1/2" NPT tarafı NPT konik diş bağlantıdır. NPT konik diştir; sızdırmazlık dişlerin birbirine sıkışmasıyla sağlandığı için dişlere uygun sızdırmazlık bandı veya sıvı sızdırmazlık maddesi uygulanır. JIC 37° bağlantıda erkek ucun 37° konik yüzeyi, somunlu tarafın havşasına oturur; contasız, metal-metal sızdırmazlık sağlar.
SB-2119-NWD ölçüleri nelerdir?
Tabloya göre Diş Ölçüsü T1 1/2-12 NPT, Diş Ölçüsü T2 3/4-16-UNF, B 28,5, C 32,5, ØD1 9, ØD2 12, AA 19. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- NPT dişlere uygun sızdırmazlık maddesi uygulayın, bandın hattın içine taşmamasına dikkat edin.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
