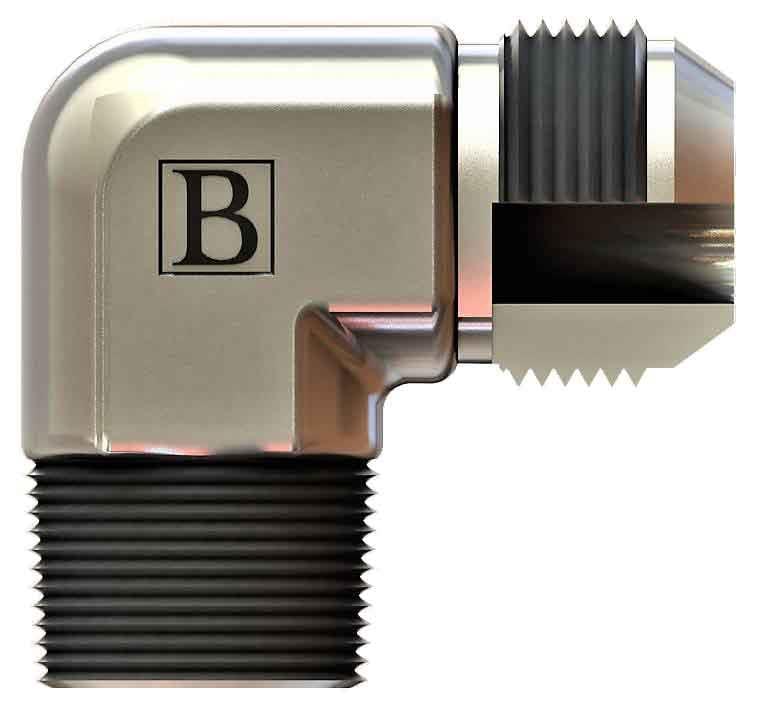

1/2" NPT - 1 1/16-12 UNF ölçülerinde SB-2127-NWD kodlu NPT - UNF dirsek, OLC hidrolik rakor serisindendir.
NPT - UNF dirsek nerede kullanılır?
SB-2127-NWD, 1/2" NPT ve 1 1/16-12 UNF bağlantılı hattı 90° döndüren bir dirsek rakordur. Dar alanlarda hortum veya borunun keskin bükülmesini önleyerek hattı porttan farklı yöne çıkarır. Hortumun bükülme yarıçapını korumaya yardımcı olarak hortum ömrünü uzatır.
Sık sorulan sorular
SB-2127-NWD hangi bağlantılara uyar?
Bu ürünün bir ucu 1/2" NPT, diğer ucu 1 1/16-12 UNF bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.
1 1/16-12 UNF ne anlama gelir?
1 1/16-12 UNF, inç ölçülü ince adımlı Amerikan dişidir; 1 1/16" çapta inç başına 12 diş bulunur. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
SB-2127-NWD sızdırmazlığı nasıl sağlanır?
Bu ürünün 1 1/16-12 UNF ucu JIC 37° (UNF) sistemine göre sızdırmazlık sağlar. JIC 37° bağlantıda erkek ucun 37° konik yüzeyi, somunlu tarafın havşasına oturur; contasız, metal-metal sızdırmazlık sağlar. NPT bağlantıda diş konik olduğundan sıkıldıkça kenetlenir; sızdırmazlığı tamamlamak için diş sızdırmazlık maddesi kullanılır.
SB-2127-NWD teknik ölçüleri
Tabloya göre Diş Ölçüsü T1 1/2-12 NPT, Diş Ölçüsü T2 1"1/16-12-UNF, B 37,5, C 40, ØD1 15, ØD2 12, AA 27. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (1/2" NPT) ve bağlantı standardını montajdan önce kontrol edin.
- NPT bağlantıyı aşırı sıkmayın; konik diş karşı parçayı zorlayabilir.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
