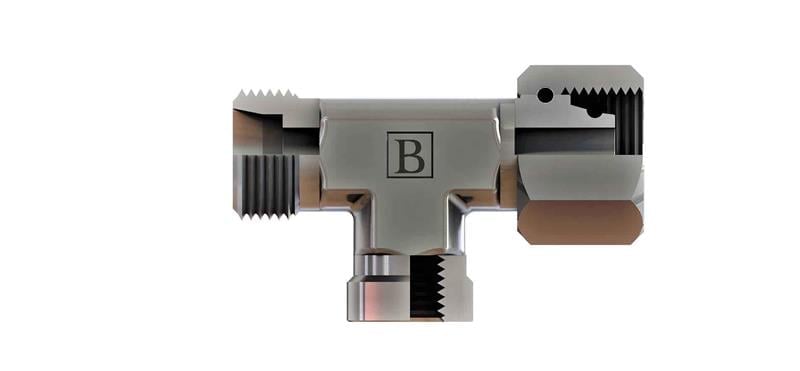

R1/2-14 M30x2 20s M30x2 20s Bsp Metrik Opsiyonel Ters T (SB-2120-RMTOP)

OLC SB-2120-RMTOP: 1/2" BSP - M30x2 ölçülerinde BSP - metrik opsiyonel ters T. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

SB-2120-RMTOP ne işe yarar?

SB-2120-RMTOP, 1/2" BSP ve M30x2 bağlantılı porta bağlandıktan sonra çıkış yönü ayarlanabilen opsiyonel T rakordur. Gövdenin çıkış yönü, bağlantı tamamlanmadan önce istenen konuma çevrilebilir. Valf bloğu ve pompa çıkışlarında yaygın olarak kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 1/2" BSP, diğer ucu M30x2 bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 20 mm dış çaplı boru kullanılır.

M30x2 ne anlama gelir?

M30x2 ifadesindeki 30 dişin mm cinsinden dış çapını, 2 ise iki diş arası mesafeyi (hatve) gösterir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

SB-2120-RMTOP sızdırmazlığı nasıl sağlanır?

Bu ürünün M30x2 ucu metrik 24° sistemine göre sızdırmazlık sağlar. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
