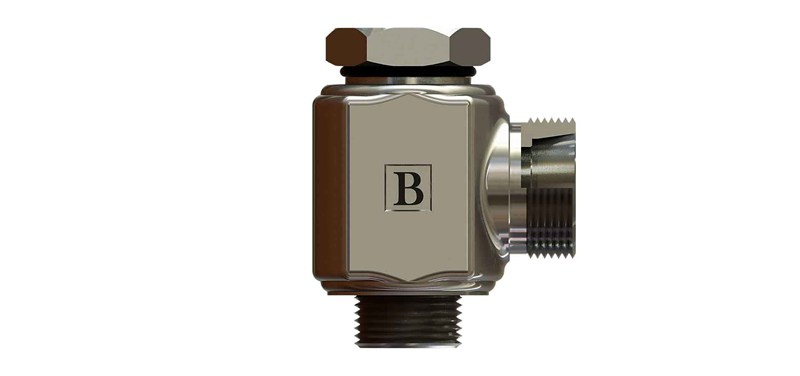

SB-2112-RMDD-L, M18x1,5 ölçüsünde OLC BSP metrik döner dirsek ürünüdür. L (hafif) seri, 12 mm boru içindir.
SB-2112-RMDD-L ne işe yarar?
SB-2112-RMDD-L, M18x1,5 bağlantılı porta bağlandıktan sonra çıkış yönü ayarlanabilen döner dirsek rakordur. Sıkışık alanlarda hattın port çıkışından istenen yöne alınması için kullanılır. Hortumların gövdeye paralel yönlendirilmesini kolaylaştırır.
Sık sorulan sorular
SB-2112-RMDD-L hangi bağlantılara uyar?
Bu ürünün bağlantı dişi M18x1,5 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 12 mm dış çaplı boru (L (hafif) seri) kullanılır.
M18x1,5 dişi nasıl tanınır?
M18x1,5 ifadesindeki 18 dişin mm cinsinden dış çapını, 1,5 ise iki diş arası mesafeyi (hatve) gösterir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.
L (hafif) seri ne anlama gelir?
Bu ürün L (hafif) seridir ve 12 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Somun, yüksük ve gövde aynı seriden seçilmelidir.
SB-2112-RMDD-L ölçüleri nelerdir?
Tabloya göre CİVATA ÖLÇÜSÜ T1 R1/2-14-RMDD-L, Diş Ölçüsü T2 M18X1,5, Boru Çapı (ØD2) 12, ØD1 10, ØD3 11, B 21, E 21,5, C 45. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M18x1,5) ve bağlantı standardını montajdan önce kontrol edin.
- Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
