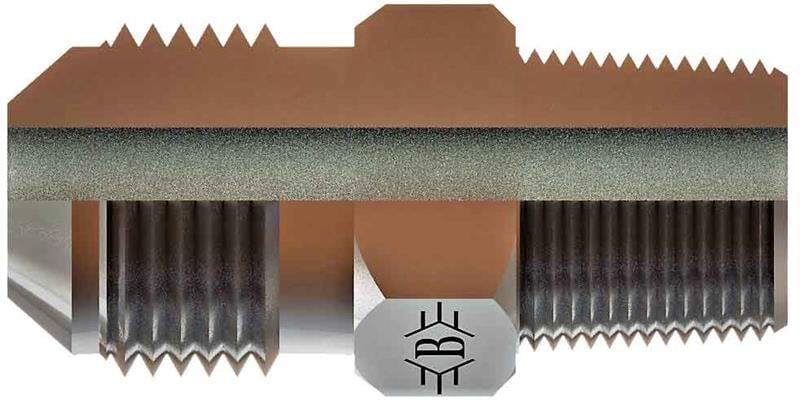

R1/2-14 9/16-18 Npt-unf 37 Nipel (SB-2114-NWN)

SB-2114-NWN, 1/2" NPT - 9/16-18 UNF ölçülerinde OLC NPT - UNF 37° nipel ürünüdür.

SB-2114-NWN ne işe yarar?

SB-2114-NWN, 1/2" NPT ile 9/16-18 UNF bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Farklı diş standartlarındaki parçaları birbirine uyumlu hale getirir. Farklı standartlarda üretilmiş ekipmanları bir araya getirirken ara parça olarak kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 1/2" NPT, diğer ucu 9/16-18 UNF bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

Diş ölçüsü nasıl okunur?

9/16" UNF dişte inç başına 18 diş vardır; bu yüzden tabloda 9/16-18 olarak yazılır. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bu bağlantı nasıl sızdırmazlık sağlar?

9/16-18 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. UNF / JIC 37° sisteminde diş yalnızca sıkma kuvvetini taşır, sızdırmazlığı 37° konik oturma yüzeyleri yapar. NPT konik diştir; sızdırmazlık dişlerin birbirine sıkışmasıyla sağlandığı için dişlere uygun sızdırmazlık bandı veya sıvı sızdırmazlık maddesi uygulanır.

SB-2114-NWN ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 1/2-14 NPT, Diş Ölçüsü T2 9/16-18, B 41, ØD 6,5, AA 22. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1/2" NPT) ve bağlantı standardını montajdan önce kontrol edin.
• NPT bağlantıyı aşırı sıkmayın; konik diş karşı parçayı zorlayabilir.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
