R1/2-14 9/16-18 Bsp-unf Ters Nipel (SB-2114-RWTN)

OLC SB-2114-RWTN: 1/2" BSP - 9/16-18 UNF ölçülerinde BSP - UNF ters nipel. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

BSP - UNF ters nipel ne için kullanılır?

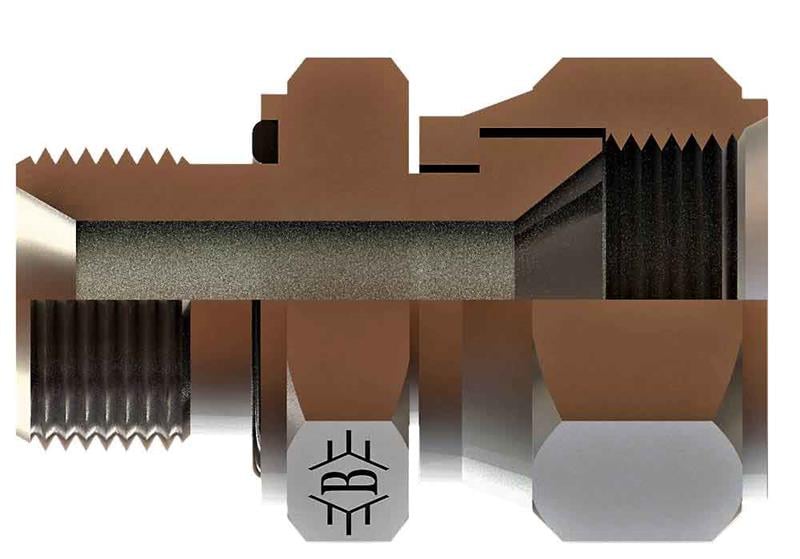

SB-2114-RWTN, 1/2" BSP ve 9/16-18 UNF uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Somunlu tarafı sayesinde gövde sabitken somun çevrilerek karşı parçaya bağlanır; bu yüzden hat burulmadan monte edilir. Bakımda hortum veya boru bağlantısını sökmeden ayarlamaya imkân verir.

Sık sorulan sorular

SB-2114-RWTN hangi bağlantılara uyar?

Bu ürünün bir ucu 1/2" BSP, diğer ucu 9/16-18 UNF bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

Diş ölçüsü nasıl okunur?

9/16-18 UNF ifadesinde 9/16" nominal diş çapını, 18 ise inç başına diş sayısını gösterir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

SB-2114-RWTN sızdırmazlığı nasıl sağlanır?

Bu ürünün 9/16-18 UNF ucu JIC 37° (UNF) sistemine göre sızdırmazlık sağlar. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 R1/2-14, Diş Ölçüsü T2 9/16-18, B 34, C 14, ØD 6, A1 27, A2 19. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1/2" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
