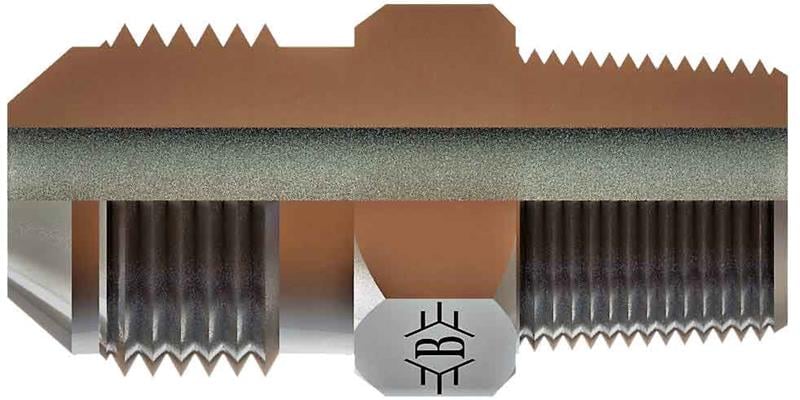

R1/2-14 7/8-14 Npt-unf 37 Nipel (SB-2122-NWN)

SB-2122-NWN, 1/2" NPT - 7/8-14 UNF ölçülerinde OLC NPT - UNF 37° nipel ürünüdür.

NPT - UNF 37° nipel nerede kullanılır?

SB-2122-NWN, 1/2" NPT ile 7/8-14 UNF bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Pompa, valf ve blok portlarında, hortum rakoru veya boru bağlantısına geçiş için kullanılır. Bakım ve onarımda, mevcut porta farklı tipte bir hortum veya boru bağlamak için tercih edilir.

Sık sorulan sorular

SB-2122-NWN için karşı parça nasıl seçilir?

Bu ürünün bir ucu 1/2" NPT, diğer ucu 7/8-14 UNF bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

1/2" NPT ne anlama gelir?

1/2" NPT ölçüsündeki NPT, ABD standardındaki konik boru dişini ifade eder. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

SB-2122-NWN sızdırmazlığı nasıl sağlanır?

1/2" NPT bağlantı tarafında NPT konik diş yapısı kullanılır. NPT konik diştir; sızdırmazlık dişlerin birbirine sıkışmasıyla sağlandığı için dişlere uygun sızdırmazlık bandı veya sıvı sızdırmazlık maddesi uygulanır. UNF / JIC 37° sisteminde diş yalnızca sıkma kuvvetini taşır, sızdırmazlığı 37° konik oturma yüzeyleri yapar.

SB-2122-NWN ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 1/2-14 NPT, Diş Ölçüsü T2 7/8-14, B 46, ØD 11, AA 24. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1/2" NPT) ve bağlantı standardını montajdan önce kontrol edin.
• NPT dişlere uygun sızdırmazlık maddesi uygulayın, bandın hattın içine taşmamasına dikkat edin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
