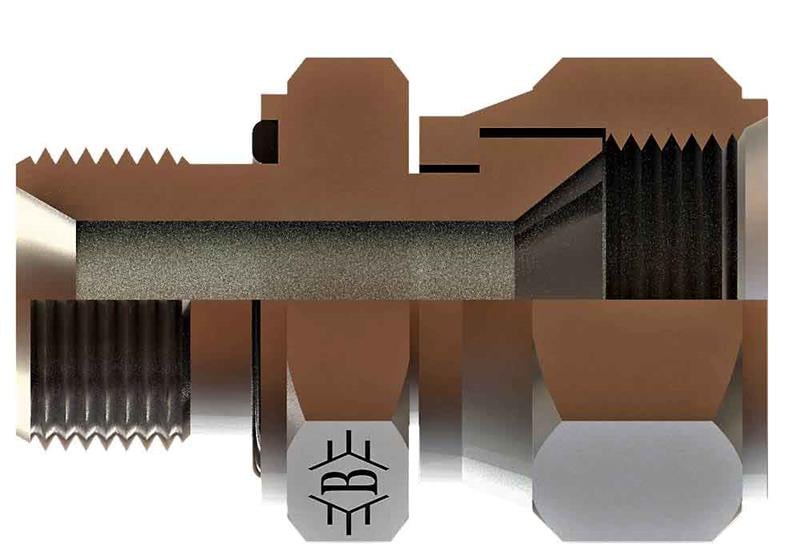

R1/2-14 7/8-14 Bsp-unf Ters Nipel (SB-2122-RWTN)

OLC SB-2122-RWTN: 1/2" BSP - 7/8-14 UNF ölçülerinde BSP - UNF ters nipel. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

SB-2122-RWTN ne işe yarar?

SB-2122-RWTN, 1/2" BSP ve 7/8-14 UNF uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Porttan çıkan erkek ucu, somunlu bir bağlantıya çevirmek veya iki erkek ucu birleştirmek için kullanılır. Bakımda hortum veya boru bağlantısını sökmeden ayarlamaya imkân verir.

Sık sorulan sorular

SB-2122-RWTN hangi bağlantılara uyar?

Bu ürünün bir ucu 1/2" BSP, diğer ucu 7/8-14 UNF bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

Diş ölçüsü nasıl okunur?

1/2" BSP ölçüsündeki "-14" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bağlantıda conta gerekir mi?

7/8-14 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

SB-2122-RWTN teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 R1/2-14, Diş Ölçüsü T2 7/8-14, B 36,5, C 14, ØD 12, A1 27, A2 27. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1/2" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
