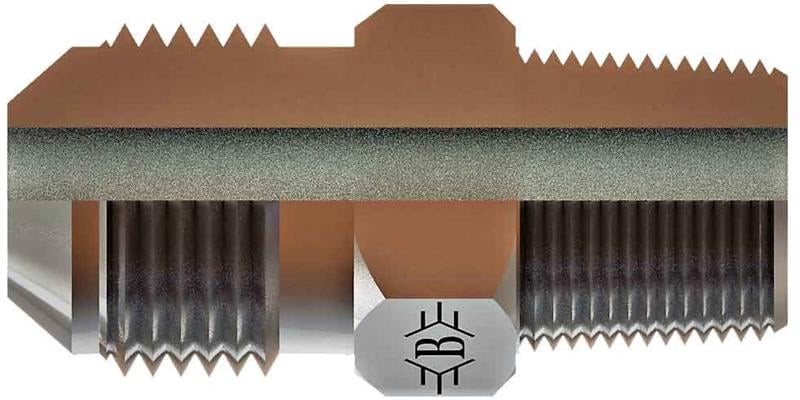

R1/2-14 5/8-18 Npt-unf 37 Nipel (SB-2116-NWN)

OLC SB-2116-NWN: 1/2" NPT - 5/8-18 UNF ölçülerinde NPT - UNF 37° nipel. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

NPT - UNF 37° nipel nerede kullanılır?

SB-2116-NWN, 1/2" NPT ile 5/8-18 UNF bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Farklı diş standartlarındaki parçaları birbirine uyumlu hale getirir. Bakım ve onarımda, mevcut porta farklı tipte bir hortum veya boru bağlamak için tercih edilir.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 1/2" NPT, diğer ucu 5/8-18 UNF bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

5/8-18 UNF ne anlama gelir?

5/8" UNF dişte inç başına 18 diş vardır; bu yüzden tabloda 5/8-18 olarak yazılır. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-2116-NWN sızdırmazlığı nasıl sağlanır?

Bu ürünün 5/8-18 UNF ucu JIC 37° (UNF) sistemine göre sızdırmazlık sağlar. JIC 37° bağlantıda erkek ucun 37° konik yüzeyi, somunlu tarafın havşasına oturur; contasız, metal-metal sızdırmazlık sağlar. NPT konik diştir; sızdırmazlık dişlerin birbirine sıkışmasıyla sağlandığı için dişlere uygun sızdırmazlık bandı veya sıvı sızdırmazlık maddesi uygulanır.

SB-2116-NWN teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 1/2-14 NPT, Diş Ölçüsü T2 5/8-18, B 43, ØD 7,5, AA 22. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• NPT bağlantıyı aşırı sıkmayın; konik diş karşı parçayı zorlayabilir.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
