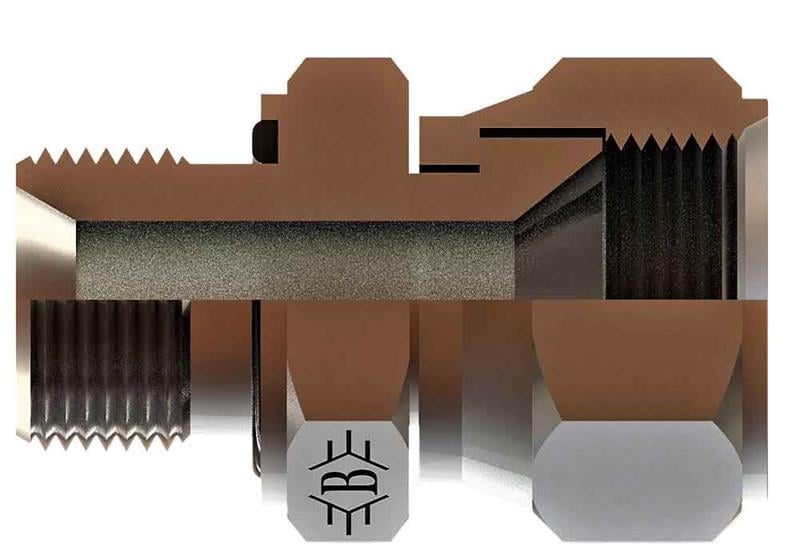

R1/2-14 5/8-18 Bsp-unf Ters Nipel (SB-2116-RWTN)

1/2" BSP - 5/8-18 UNF ölçülerinde SB-2116-RWTN kodlu BSP - UNF ters nipel, OLC hidrolik rakor serisindendir.

SB-2116-RWTN ne işe yarar?

SB-2116-RWTN, 1/2" BSP ve 5/8-18 UNF uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Somunlu tarafı sayesinde gövde sabitken somun çevrilerek karşı parçaya bağlanır; bu yüzden hat burulmadan monte edilir. Valf bloklarında ve pompa çıkışlarında geçiş parçası olarak kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 1/2" BSP, diğer ucu 5/8-18 UNF bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

Diş ölçüsü nasıl okunur?

5/8-18 UNF ifadesinde 5/8" nominal diş çapını, 18 ise inç başına diş sayısını gösterir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bağlantıda conta gerekir mi?

Bu ürünün 5/8-18 UNF ucu JIC 37° (UNF) sistemine göre sızdırmazlık sağlar. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

SB-2116-RWTN ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 R1/2-14, Diş Ölçüsü T2 5/8-18, B 34, C 14, ØD 7, A1 27, A2 21. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1/2" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
