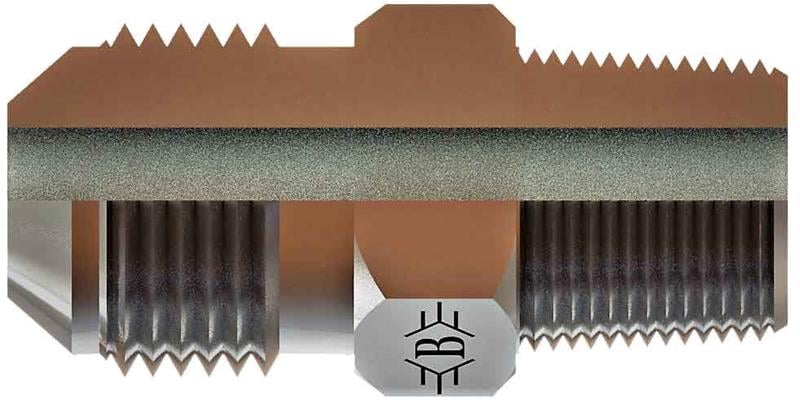

R1/2-14 3/4-16 Npt-unf 37 Nipel (SB-2119-NWN)

1/2" NPT - 3/4-16 UNF ölçülerinde SB-2119-NWN kodlu NPT - UNF 37° nipel, OLC hidrolik rakor serisindendir.

SB-2119-NWN ne işe yarar?

SB-2119-NWN, 1/2" NPT ile 3/4-16 UNF bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Pompa, valf ve blok portlarında, hortum rakoru veya boru bağlantısına geçiş için kullanılır. Bakım ve onarımda, mevcut porta farklı tipte bir hortum veya boru bağlamak için tercih edilir.

Sık sorulan sorular

SB-2119-NWN hangi bağlantılara uyar?

Bu ürünün bir ucu 1/2" NPT, diğer ucu 3/4-16 UNF bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

1/2" NPT dişi nasıl tanınır?

1/2" NPT konik bir diştir; sızdırmazlığın bir kısmı dişlerin birbirine sıkışmasıyla sağlanır. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

SB-2119-NWN sızdırmazlığı nasıl sağlanır?

SB-2119-NWN ürününün 1/2" NPT tarafı NPT konik diş bağlantıdır. NPT bağlantıda diş konik olduğundan sıkıldıkça kenetlenir; sızdırmazlığı tamamlamak için diş sızdırmazlık maddesi kullanılır. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

SB-2119-NWN ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 1/2-14 NPT, Diş Ölçüsü T2 3/4-16, B 44, ØD 9, AA 22. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1/2" NPT) ve bağlantı standardını montajdan önce kontrol edin.
• NPT dişlere uygun sızdırmazlık maddesi uygulayın, bandın hattın içine taşmamasına dikkat edin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
