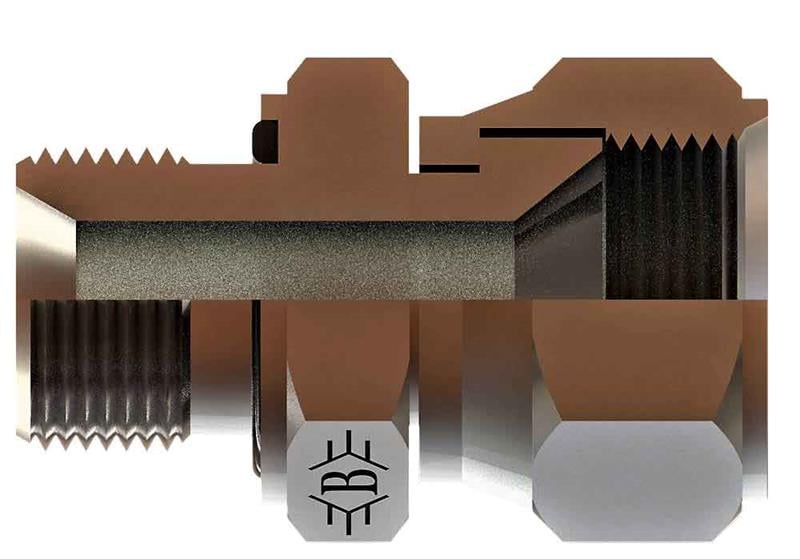

R1/2-14 3/4-16 Bsp-unf Ters Nipel (SB-2119-RWTN)

SB-2119-RWTN, 1/2" BSP - 3/4-16 UNF ölçülerinde OLC BSP - UNF ters nipel ürünüdür.

BSP - UNF ters nipel ne için kullanılır?

SB-2119-RWTN, 1/2" BSP ve 3/4-16 UNF uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Porttan çıkan erkek ucu, somunlu bir bağlantıya çevirmek veya iki erkek ucu birleştirmek için kullanılır. Bakımda hortum veya boru bağlantısını sökmeden ayarlamaya imkân verir.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 1/2" BSP, diğer ucu 3/4-16 UNF bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

Diş ölçüsü nasıl okunur?

1/2" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 1/2" boyutunda inç başına 14 diş bulunur. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bağlantıda conta gerekir mi?

Bu ürünün 3/4-16 UNF ucu JIC 37° (UNF) sistemine göre sızdırmazlık sağlar. JIC 37° bağlantıda erkek ucun 37° konik yüzeyi, somunlu tarafın havşasına oturur; contasız, metal-metal sızdırmazlık sağlar.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 R1/2-14, Diş Ölçüsü T2 3/4-16, B 35,5, C 14, ØD 9, A1 27, A2 24. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
