R1/2-14 13/16-16 Bsp-orfs Ters Nipel (SB-2121-ROTN)

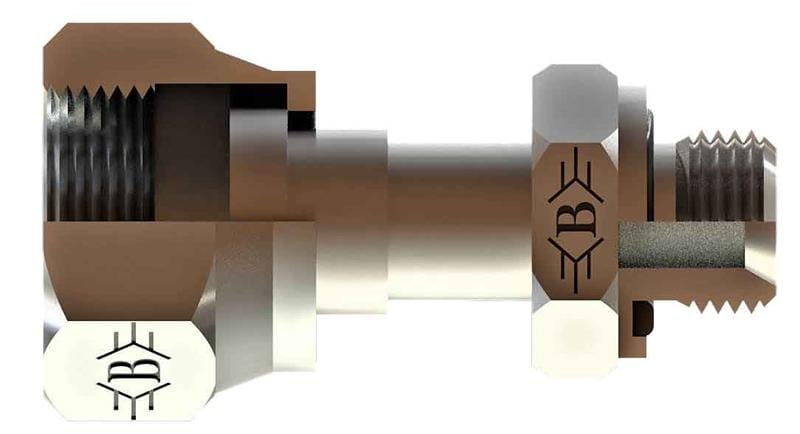

OLC SB-2121-ROTN: 1/2" BSP - 13/16-16 ORFS ölçülerinde BSP - ORFS ters nipel. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

BSP - ORFS ters nipel nerede kullanılır?

SB-2121-ROTN, 1/2" BSP ve 13/16-16 ORFS uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Somunlu tarafı sayesinde gövde sabitken somun çevrilerek karşı parçaya bağlanır; bu yüzden hat burulmadan monte edilir. Hidrolik ünite ve makine tesisatında yön ve bağlantı tipi değiştirmek için kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 1/2" BSP, diğer ucu 13/16-16 ORFS bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

13/16-16 ORFS ne anlama gelir?

13/16" UNF dişte inç başına 16 diş vardır; bu yüzden tabloda 13/16-16 olarak yazılır. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-2121-ROTN ürününün 13/16-16 ORFS tarafı ORFS bağlantıdır. ORFS sisteminde sızdırmazlık, düz alın yüzeyindeki O-ring ile sağlanır; konik bağlantılara göre titreşime ve aşırı sıkmaya daha toleranslıdır.

SB-2121-ROTN ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 R1/2-14, SOMUN ÖLÇÜSÜ T2 13/16-16, B 45, C 13, ØD 9, A1 27, A2 24. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1/2" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
