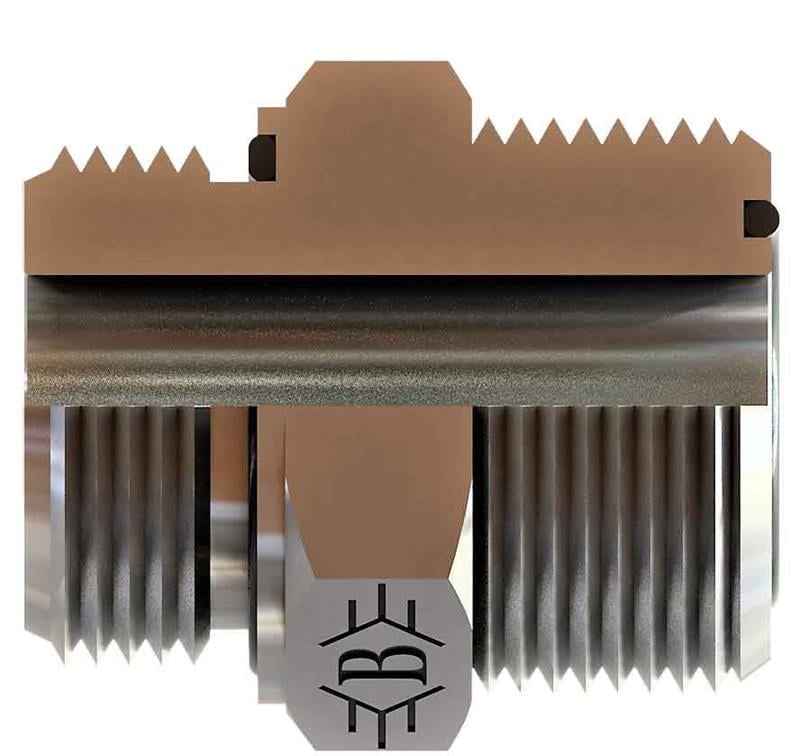

R1/2-14 13/16-16 Bsp-orfs Nipel (SB-2121-RON)

SB-2121-RON, 1/2" BSP - 13/16-16 ORFS ölçülerinde OLC BSP - ORFS nipel ürünüdür.

BSP - ORFS nipel ne için kullanılır?

SB-2121-RON, 1/2" BSP ile 13/16-16 ORFS bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Farklı diş standartlarındaki parçaları birbirine uyumlu hale getirir. Bakım ve onarımda, mevcut porta farklı tipte bir hortum veya boru bağlamak için tercih edilir.

Sık sorulan sorular

SB-2121-RON için karşı parça nasıl seçilir?

Bu ürünün bir ucu 1/2" BSP, diğer ucu 13/16-16 ORFS bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

13/16-16 ORFS dişi nasıl tanınır?

13/16-16 ORFS ifadesinde 13/16" nominal diş çapını, 16 ise inç başına diş sayısını gösterir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-2121-RON ürününün 13/16-16 ORFS tarafı ORFS bağlantıdır. ORFS sisteminde sızdırmazlık, düz alın yüzeyindeki O-ring ile sağlanır; konik bağlantılara göre titreşime ve aşırı sıkmaya daha toleranslıdır.

SB-2121-RON teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 R1/2-14, Diş Ölçüsü T2 13/16-16, B 37,5, C 13, ØD 9, AA 27. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
