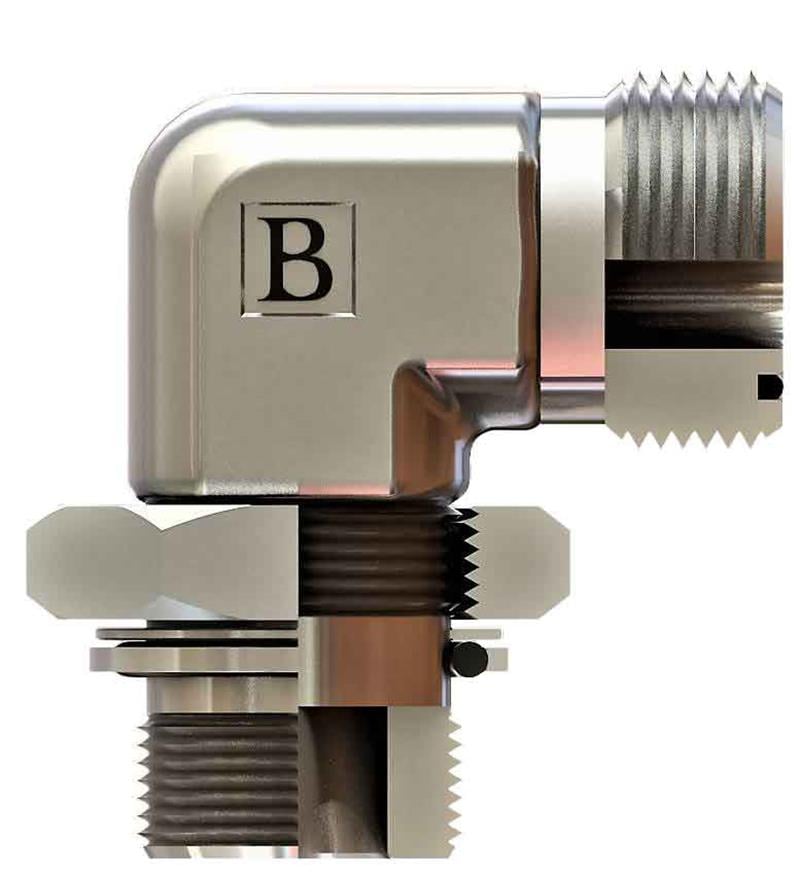

1/2" BSP - 13/16-16 ORFS ölçülerinde SB-2121-ROKD kodlu BSP - ORFS kontralı dirsek, OLC hidrolik rakor serisindendir.
SB-2121-ROKD ne işe yarar?
SB-2121-ROKD, 1/2" BSP ve 13/16-16 ORFS bağlantılı yönü ayarlanabilen kontralı dirsektir. Hortum veya borunun port çıkışında tam istenen açıyla yönlendirilmesi gereken yerlerde kullanılır. Montajdan sonra yön ayarı gerektiren tesisatta sabit dirseğe göre büyük kolaylık sağlar.
Sık sorulan sorular
Kontra somun ne işe yarar?
Gövde, kontra somun geride olacak şekilde porta vidalanır. Yön ayarlandıktan sonra kontra somun sıkılır ve gövde bu konumda kilitlenir. Kontra somunu sıkarken gövdeyi anahtarla tutmak, ayarlanan yönün kaymasını önler.
1/2" BSP dişi nasıl tanınır?
1/2" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 1/2" boyutunda inç başına 14 diş bulunur. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.
SB-2121-ROKD sızdırmazlığı nasıl sağlanır?
Bu ürünün 13/16-16 ORFS ucu ORFS sistemine göre sızdırmazlık sağlar. ORFS sisteminde sızdırmazlık, düz alın yüzeyindeki O-ring ile sağlanır; konik bağlantılara göre titreşime ve aşırı sıkmaya daha toleranslıdır.
SB-2121-ROKD teknik ölçüleri
Tabloya göre Diş Ölçüsü T1 R1/2-14, Diş Ölçüsü T2 13/16-16, B 33, C 36, ØD1 9, ØD2 28, A1 24, A2 27. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Söküp takmalarda ORFS O-ringini yenileyin.
- Kontra somunu sıkarken gövdeyi anahtarla tutun.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
