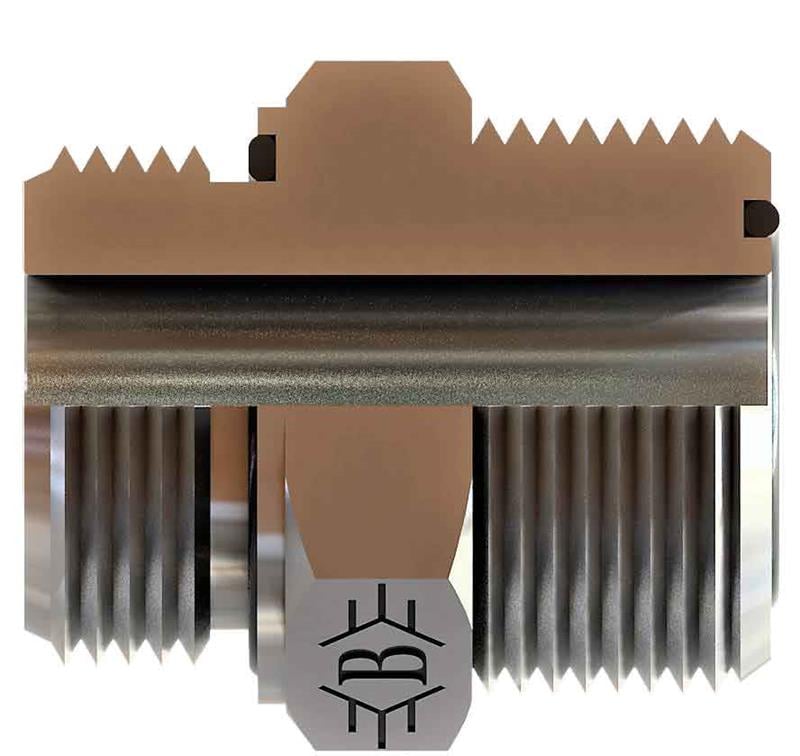

R1/2-14 11/16-16 Bsp-orfs Nipel (SB-2117-RON)

OLC SB-2117-RON: 1/2" BSP - 11/16-16 ORFS ölçülerinde BSP - ORFS nipel. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

BSP - ORFS nipel ne için kullanılır?

SB-2117-RON, 1/2" BSP ile 11/16-16 ORFS bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Pompa, valf ve blok portlarında, hortum rakoru veya boru bağlantısına geçiş için kullanılır. Bakım ve onarımda, mevcut porta farklı tipte bir hortum veya boru bağlamak için tercih edilir.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 1/2" BSP, diğer ucu 11/16-16 ORFS bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

1/2" BSP ne anlama gelir?

1/2" BSP ölçüsündeki "-14" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bu bağlantı nasıl sızdırmazlık sağlar?

Bu ürünün 11/16-16 ORFS ucu ORFS sistemine göre sızdırmazlık sağlar. ORFS (O-Ring Face Seal, SAE J1453 / ISO 8434-3) bağlantıda erkek ucun düz alnındaki kanala yerleşen O-ring, somun sıkıldığında karşı parçanın düz yüzeyine bastırılır.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Söküp takmalarda ORFS O-ringini yenileyin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
