R1/2-14 11/16-16 Bsp-orfs 90° Kontralı Dirsek (SB-2117-ROKD)

OLC SB-2117-ROKD: 1/2" BSP - 11/16-16 ORFS ölçülerinde BSP - ORFS kontralı dirsek. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

BSP - ORFS kontralı dirsek ne için kullanılır?

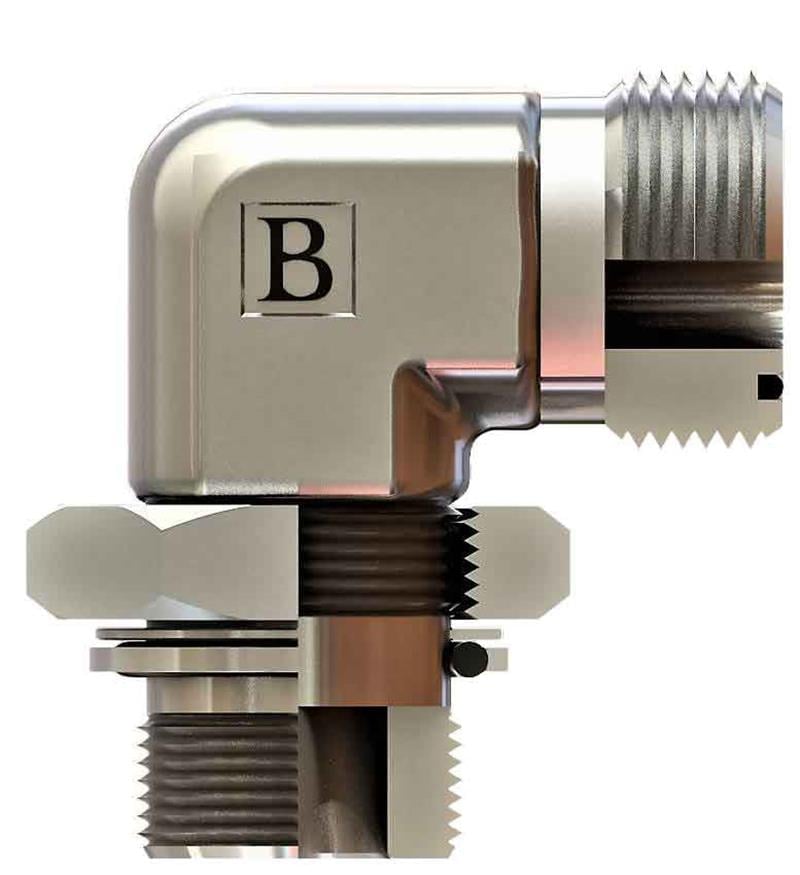

SB-2117-ROKD, 1/2" BSP ve 11/16-16 ORFS bağlantılı yönü ayarlanabilen kontralı dirsektir. Porta vidalandıktan sonra gövde istenen yöne çevrilir ve kontra somun sıkılarak bu konumda sabitlenir. Valf blokları ve pompa portları gibi birden fazla bağlantının yan yana olduğu yerlerde montajı kolaylaştırır.

Sık sorulan sorular

SB-2117-ROKD yönü nasıl ayarlanır?

Önce kontra somun ve pul (varsa O-ring) gövdenin en üst konumuna geri çekilir, gövde porta elle vidalanır. Yön ayarlandıktan sonra kontra somun sıkılır ve gövde bu konumda kilitlenir. Kontra somun yalnızca kilitleme değil, alttaki sızdırmazlık elemanını porta bastırma görevi de görür.

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 1/2" BSP, diğer ucu 11/16-16 ORFS bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-2117-ROKD ürününün 11/16-16 ORFS tarafı ORFS bağlantıdır. ORFS uçta düz alın + O-ring yapısı vardır; O-ring kanalının temiz ve O-ringin hasarsız olması sızdırmazlık için belirleyicidir.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 R1/2-14, Diş Ölçüsü T2 11/16-16, B 33, C 36, ØD1 6, ØD2 28, A1 24, A2 27. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Yön ayarı için gövdeyi bir turdan fazla geri çevirmeyin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
