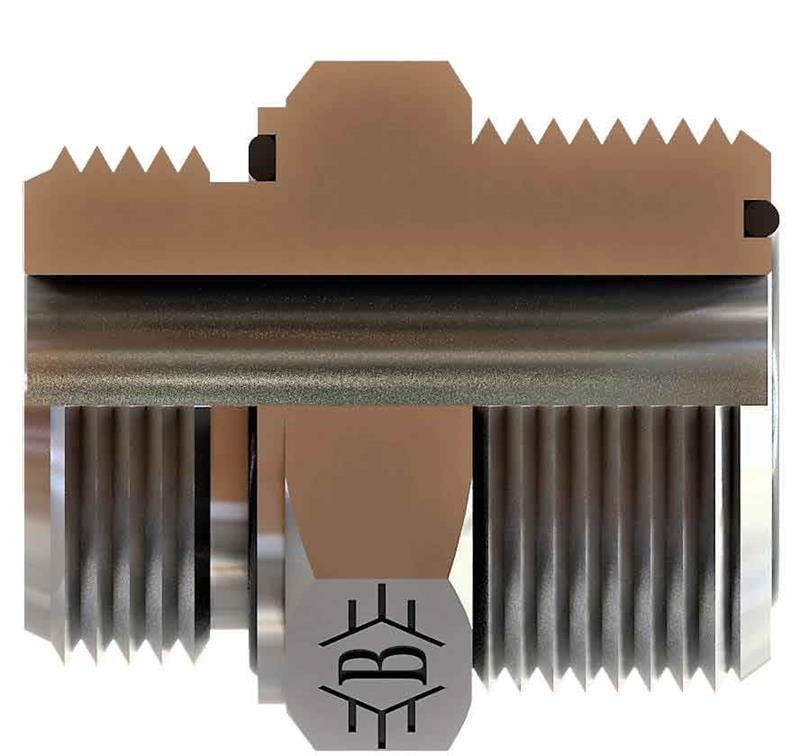

R1/2-14 1''-14 Bsp-orfs Nipel (SB-2125-RON)

OLC SB-2125-RON: 1/2" BSP - 1-14 ORFS ölçülerinde BSP - ORFS nipel. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

BSP - ORFS nipel ne için kullanılır?

SB-2125-RON, 1/2" BSP ile 1-14 ORFS bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Farklı diş standartlarındaki parçaları birbirine uyumlu hale getirir. Farklı standartlarda üretilmiş ekipmanları bir araya getirirken ara parça olarak kullanılır.

Sık sorulan sorular

SB-2125-RON için karşı parça nasıl seçilir?

Bu ürünün bir ucu 1/2" BSP, diğer ucu 1-14 ORFS bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

Diş ölçüsü nasıl okunur?

1" UNF dişte inç başına 14 diş vardır; bu yüzden tabloda 1-14 olarak yazılır. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-2125-RON ürününün 1-14 ORFS tarafı ORFS bağlantıdır. ORFS uçta düz alın + O-ring yapısı vardır; O-ring kanalının temiz ve O-ringin hasarsız olması sızdırmazlık için belirleyicidir.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 R1/2-14, Diş Ölçüsü T2 1"-14, B 41, C 13, ØD 12, AA 27. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
