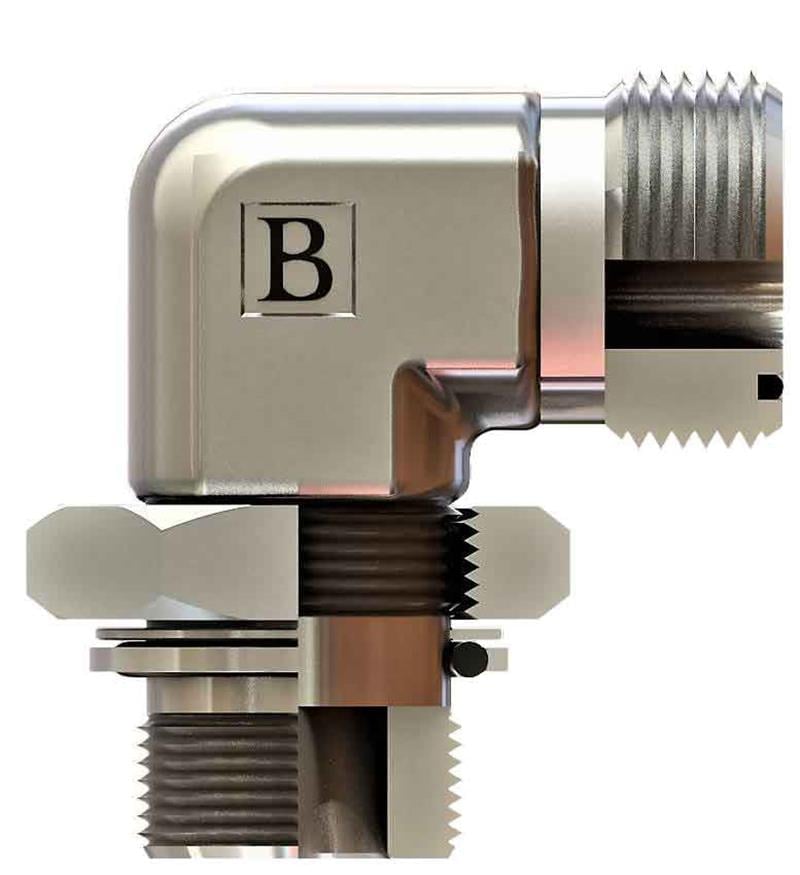

SB-2125-ROKD, 1/2" BSP - 1-14 ORFS ölçülerinde OLC BSP - ORFS kontralı dirsek ürünüdür.
BSP - ORFS kontralı dirsek nerede kullanılır?
SB-2125-ROKD, 1/2" BSP ve 1-14 ORFS bağlantılı yönü ayarlanabilen kontralı dirsektir. Hortum veya borunun port çıkışında tam istenen açıyla yönlendirilmesi gereken yerlerde kullanılır. Valf blokları ve pompa portları gibi birden fazla bağlantının yan yana olduğu yerlerde montajı kolaylaştırır.
Sık sorulan sorular
SB-2125-ROKD hangi bağlantılara uyar?
Bu ürünün bir ucu 1/2" BSP, diğer ucu 1-14 ORFS bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.
Diş ölçüsü nasıl okunur?
1/2" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 1/2" boyutunda inç başına 14 diş bulunur. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.
Bağlantıda conta gerekir mi?
Bu ürünün 1-14 ORFS ucu ORFS sistemine göre sızdırmazlık sağlar. ORFS sisteminde sızdırmazlık, düz alın yüzeyindeki O-ring ile sağlanır; konik bağlantılara göre titreşime ve aşırı sıkmaya daha toleranslıdır.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü T1 R1/2-14, Diş Ölçüsü T2 1"-14, B 33, C 36, ØD1 12, ØD2 28, A1 24, A2 27. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Söküp takmalarda ORFS O-ringini yenileyin.
- Kontra somunu sıkarken gövdeyi anahtarla tutun.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
