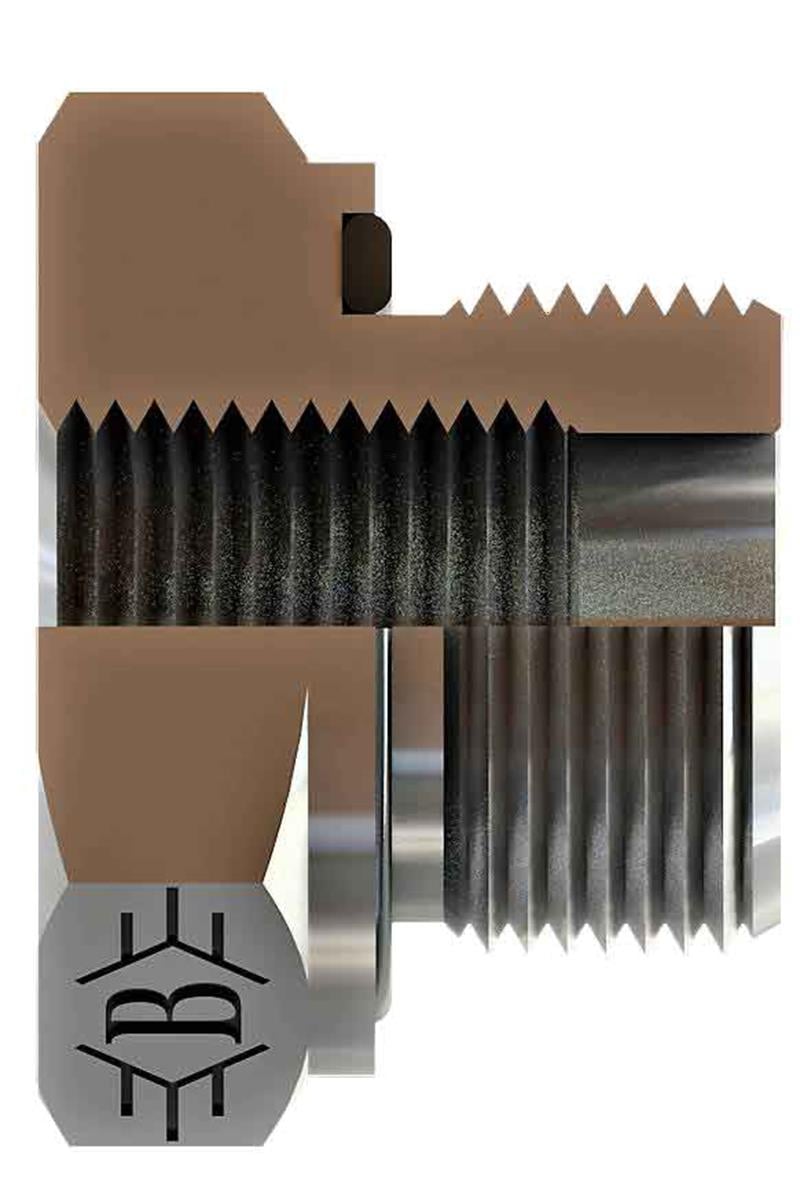

R1''1/4-11 R3/4-14 Bsp Redüksiyon ( Kısa Tip ) (SB-4226-KRD)

SB-4226-KRD, 1 1/4" BSP - 3/4" BSP ölçülerinde OLC BSP redüksiyon (kısa tip) ürünüdür.

SB-4226-KRD ne işe yarar?

SB-4226-KRD, 1 1/4" BSP ile 3/4" BSP bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Farklı ölçüdeki iki bağlantı arasında ölçü küçültme veya büyütme (redüksiyon) için kullanılır. Bakım ve onarımda, mevcut porta farklı tipte bir hortum veya boru bağlamak için tercih edilir.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 1 1/4" BSP, diğer ucu 3/4" BSP bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

3/4" BSP ne anlama gelir?

3/4" BSP ölçüsündeki "-14" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

SB-4226-KRD teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 R1"1/4-11, Diş Ölçüsü T2 R3/4-14, B 33,5, C 20, AA 50. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
