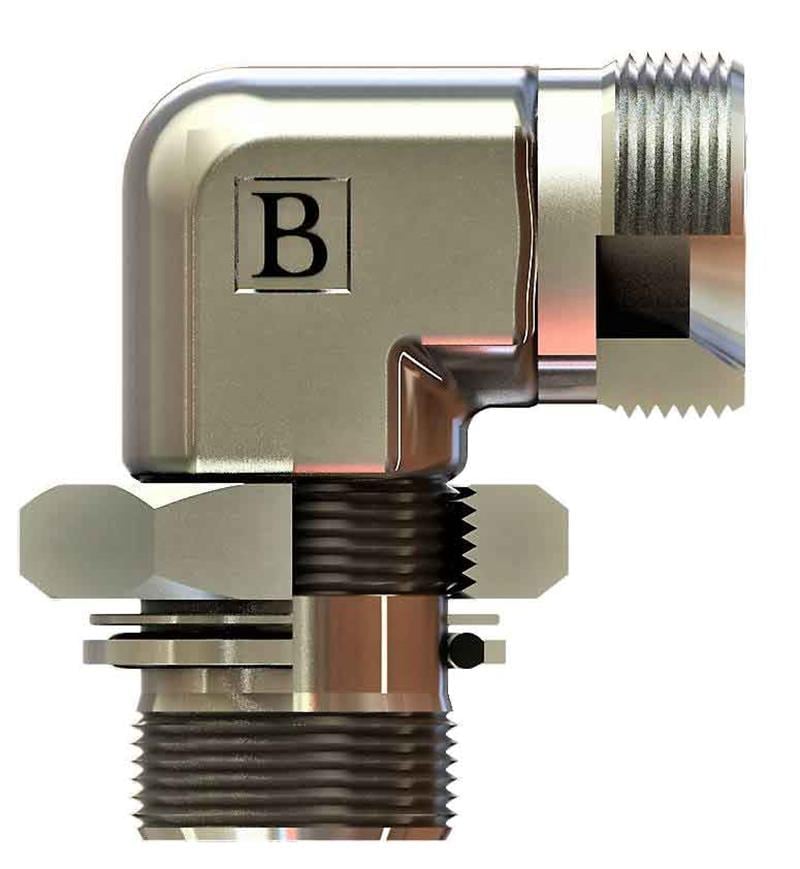

R1''1/4-11 R1''1/4-11 Bsp-bsp 90° Kontralı Dirsek (SB-4242-RRKD)

SB-4242-RRKD, OLC BSP - BSP kontralı dirsek ürünüdür.

SB-4242-RRKD ne işe yarar?

SB-4242-RRKD, yönü ayarlanabilen kontralı dirsektir. Porta vidalandıktan sonra gövde istenen yöne çevrilir ve kontra somun sıkılarak bu konumda sabitlenir. Montajdan sonra yön ayarı gerektiren tesisatta sabit dirseğe göre büyük kolaylık sağlar.

Sık sorulan sorular

Kontralı dirsek nasıl monte edilir?

Önce kontra somun ve pul (varsa O-ring) gövdenin en üst konumuna geri çekilir, gövde porta elle vidalanır. Yön ayarlandıktan sonra kontra somun sıkılır ve gövde bu konumda kilitlenir. Kontra somun yalnızca kilitleme değil, alttaki sızdırmazlık elemanını porta bastırma görevi de görür.

SB-4242-RRKD teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 R1"1/14-11, Diş Ölçüsü T2 R1"1/14-11, B 48, C 49, ØD1 26, ØD2 51, A1 42, A2 50. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Yön ayarı için gövdeyi bir turdan fazla geri çevirmeyin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
