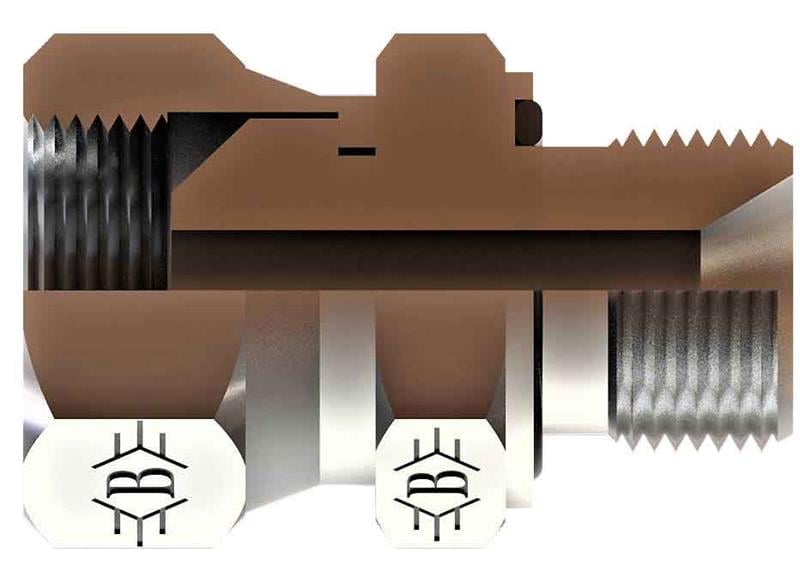

R1''1/4-11 R1''1/4-11 Bsp Blok-bsp 60 Ters Nipel (SB-4242-RRTN)

OLC SB-4242-RRTN: 1 1/4" BSP ölçüsünde BSP blok - BSP 60° ters nipel. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

BSP blok - BSP 60° ters nipel ne için kullanılır?

SB-4242-RRTN, bir ucu döner somunlu (ters) geçiş parçasıdır. Porttan çıkan erkek ucu, somunlu bir bağlantıya çevirmek veya iki erkek ucu birleştirmek için kullanılır. Bakımda hortum veya boru bağlantısını sökmeden ayarlamaya imkân verir.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 1 1/4" BSP ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

1 1/4" BSP dişi nasıl tanınır?

1 1/4" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 1 1/4" boyutunda inç başına 11 diş bulunur. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-4242-RRTN ürününün 1 1/4" BSP tarafı BSP 60° konik bağlantıdır. BSP 60° bağlantılarda sızdırmazlık, 60° konik yüzeylerin metal-metal temasıyla sağlanır; somun sıkıldıkça konik yüzeyler birbirine bastırılır.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 R1"1/4-11, Diş Ölçüsü T2 R1"1/4-11, B 58,5, C 22, ØD 26, A1 50, A2 50. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1 1/4" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
