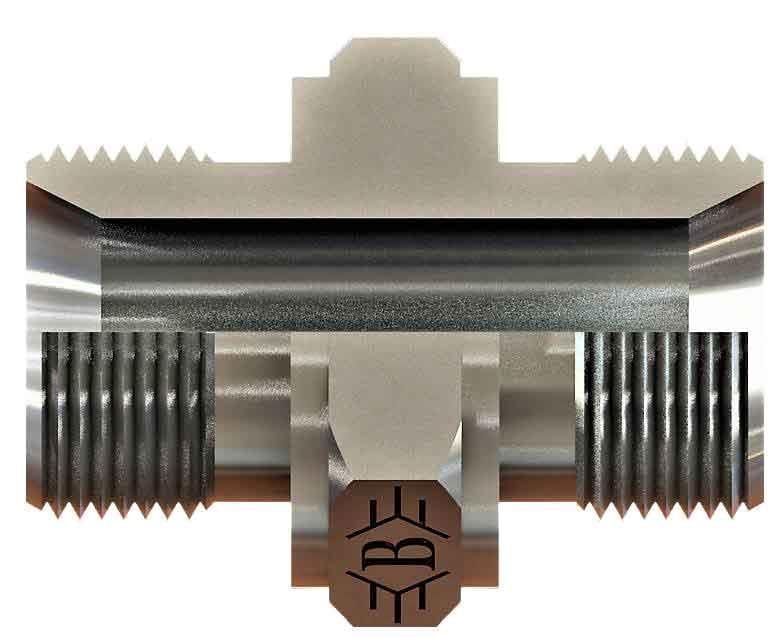

R1''1/4-11 R1''1/4-11 Bsp 60-bsp 60 Ara Nipel Rakor (SB-4242-RRN)

OLC SB-4242-RRN: 1 1/4" BSP ölçüsünde BSP 60° - BSP 60° ara nipel. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

SB-4242-RRN ne işe yarar?

SB-4242-RRN, iki bağlantıyı birbirine bağlayan bir nipel / geçiş parçasıdır. Pompa, valf ve blok portlarında, hortum rakoru veya boru bağlantısına geçiş için kullanılır. Farklı standartlarda üretilmiş ekipmanları bir araya getirirken ara parça olarak kullanılır.

Sık sorulan sorular

SB-4242-RRN hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 1 1/4" BSP ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

1 1/4" BSP ne anlama gelir?

1 1/4" BSP ölçüsündeki "-11" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-4242-RRN ürününün 1 1/4" BSP tarafı BSP 60° konik bağlantıdır. BSP 60° bağlantılarda sızdırmazlık, 60° konik yüzeylerin metal-metal temasıyla sağlanır; somun sıkıldıkça konik yüzeyler birbirine bastırılır.

SB-4242-RRN ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 R1"1/4-11, Diş Ölçüsü T2 R1"1/4-11, B 59,5, C 22, ØD 28, AA 50. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1 1/4" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
