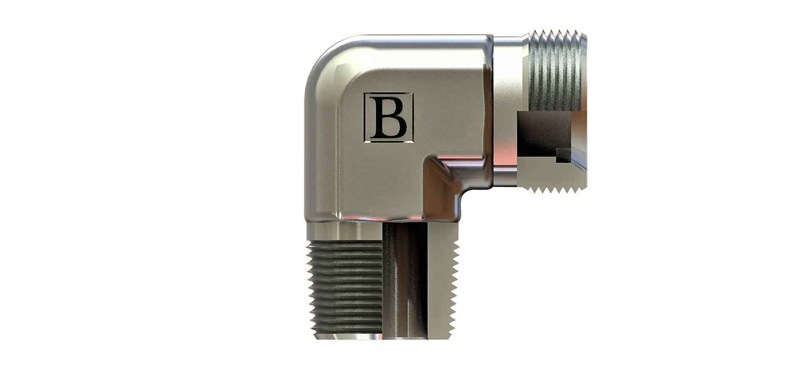

1 1/4" NPT - M42x2 ölçülerinde SB-4230-NMD-S kodlu NPT - metrik dirsek, OLC hidrolik rakor serisindendir. Metrik tarafı S (ağır) seridir.
NPT - metrik dirsek nerede kullanılır?
SB-4230-NMD-S, 1 1/4" NPT ve M42x2 bağlantılı hattı 90° döndüren bir dirsek rakordur. Pompa, valf ve silindir portlarında hat yönünü değiştirmek için kullanılır. Makine gövdesine yakın, sıkışık montaj noktalarında tercih edilir.
Sık sorulan sorular
Bu rakorun bağlantı uçları nelerdir?
Bu ürünün bir ucu 1 1/4" NPT, diğer ucu M42x2 bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 30 mm dış çaplı boru (S (ağır) seri) kullanılır.
1 1/4" NPT dişi nasıl tanınır?
1 1/4" NPT, Amerikan konik boru dişidir; diş boyunca çap daraldığı için sıkıldıkça dişler birbirine kenetlenir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.
Bu bağlantı nasıl sızdırmazlık sağlar?
SB-4230-NMD-S ürününün 1 1/4" NPT tarafı NPT konik diş bağlantıdır. NPT konik diştir; sızdırmazlık dişlerin birbirine sıkışmasıyla sağlandığı için dişlere uygun sızdırmazlık bandı veya sıvı sızdırmazlık maddesi uygulanır. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü T1 1"1/4-11-NPT, Diş Ölçüsü T2 M42X2, ØD2 30, B 25, C 35,5, ØD21 49,5, A1 41. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (1 1/4" NPT) ve bağlantı standardını montajdan önce kontrol edin.
- NPT dişlere uygun sızdırmazlık maddesi uygulayın, bandın hattın içine taşmamasına dikkat edin.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
