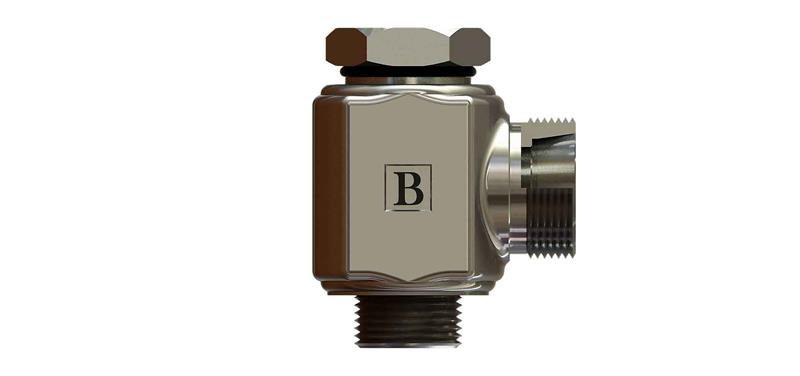

SB-4235-RMDD-L, M45x2 ölçüsünde OLC BSP metrik döner dirsek ürünüdür. L (hafif) seri, 35 mm boru içindir.
BSP metrik döner dirsek ne için kullanılır?
SB-4235-RMDD-L, M45x2 bağlantılı porta bağlandıktan sonra çıkış yönü ayarlanabilen döner dirsek rakordur. Sıkışık alanlarda hattın port çıkışından istenen yöne alınması için kullanılır. Montaj sonrası ayar gerektiren tesisatta tercih edilir.
Sık sorulan sorular
SB-4235-RMDD-L için karşı parça nasıl seçilir?
Bu ürünün bağlantı dişi M45x2 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 35 mm dış çaplı boru (L (hafif) seri) kullanılır.
Bu bağlantı nasıl sızdırmazlık sağlar?
M45x2 bağlantı tarafında metrik 24° yapısı kullanılır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.
L (hafif) seri ne anlama gelir?
Bu ürün L (hafif) seridir ve 35 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Somun, yüksük ve gövde aynı seriden seçilmelidir.
SB-4235-RMDD-L ölçüleri nelerdir?
Tabloya göre CİVATA ÖLÇÜSÜ T1 R1"1/4-11-RMDD-L, Diş Ölçüsü T2 M45X2, Boru Çapı (ØD2) 35, ØD1 30, ØD3 24, B 36, E 37,5, C 76. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M45x2) ve bağlantı standardını montajdan önce kontrol edin.
- Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
