1 1/4" BSP - M42x2 ölçülerinde SB-4230-RMKD-S kodlu BSP - metrik kontralı dirsek, OLC hidrolik rakor serisindendir. Metrik tarafı S (ağır) seridir.
BSP - metrik kontralı dirsek ne için kullanılır?

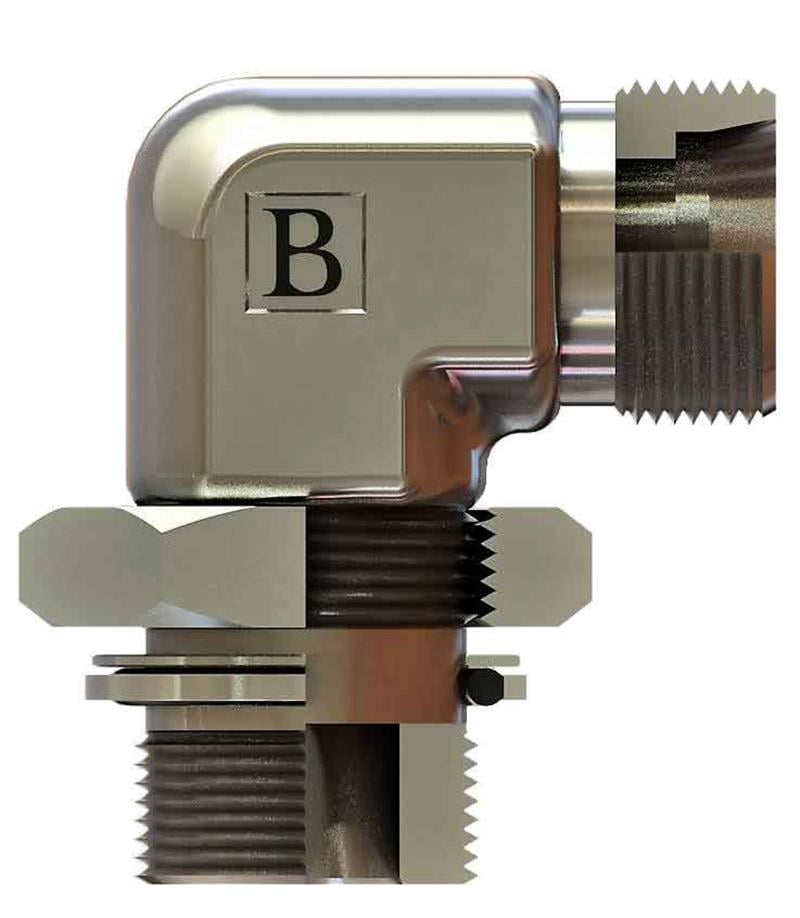

SB-4230-RMKD-S, 1 1/4" BSP ve M42x2 bağlantılı yönü ayarlanabilen kontralı dirsektir. Porta vidalandıktan sonra gövde istenen yöne çevrilir ve kontra somun sıkılarak bu konumda sabitlenir. Montajdan sonra yön ayarı gerektiren tesisatta sabit dirseğe göre büyük kolaylık sağlar.
Sık sorulan sorular
Kontralı dirsek nasıl monte edilir?
Önce kontra somun ve pul (varsa O-ring) gövdenin en üst konumuna geri çekilir, gövde porta elle vidalanır. Dirsek istenen yöne gelene kadar en fazla bir tur geri çevrilir, ardından kontra somun gövdeyi tutarak porta doğru sıkılır. Kontra somun yalnızca kilitleme değil, alttaki sızdırmazlık elemanını porta bastırma görevi de görür.
M42x2 ne anlama gelir?
M42x2: M harfi metrik dişi, 42 nominal çapı (mm), 2 diş adımını (mm) belirtir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
SB-4230-RMKD-S kodundaki "S" ne demek?
Bu ürün S (ağır) seridir ve 30 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
SB-4230-RMKD-S teknik ölçüleri
Tabloya göre Diş Ölçüsü T1 R1"1/4-11, Diş Ölçüsü T2 M42X2, B 34,4, C 49, ØD1 25, ØD2 30, ØD3 51, A1 42. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
- Yön ayarı için gövdeyi bir turdan fazla geri çevirmeyin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
