R1''1/4-11 M42x2 30s Bsp-metrik Döner Dirsek (SB-4230-RMDD-S)

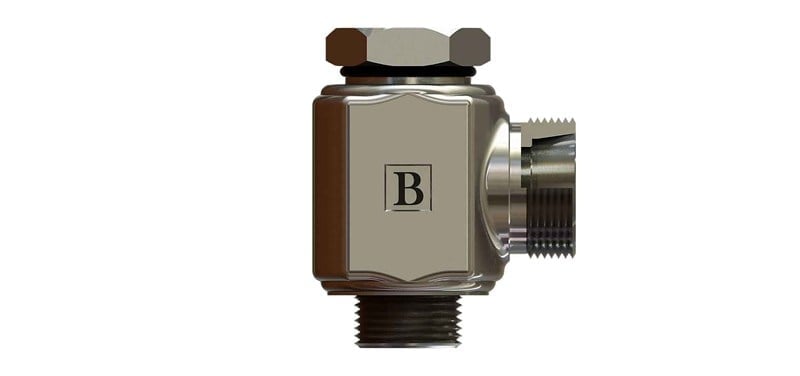

OLC SB-4230-RMDD-S: M42x2 ölçüsünde BSP metrik döner dirsek. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

BSP metrik döner dirsek ne için kullanılır?

SB-4230-RMDD-S, M42x2 bağlantılı porta bağlandıktan sonra çıkış yönü ayarlanabilen döner dirsek rakordur. Sıkışık alanlarda hattın port çıkışından istenen yöne alınması için kullanılır. Hortumların gövdeye paralel yönlendirilmesini kolaylaştırır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi M42x2 ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 30 mm dış çaplı boru (S (ağır) seri) kullanılır.

M42x2 dişi nasıl tanınır?

M42x2 ifadesindeki 42 dişin mm cinsinden dış çapını, 2 ise iki diş arası mesafeyi (hatve) gösterir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

SB-4230-RMDD-S kodundaki "S" ne demek?

Bu ürün S (ağır) seridir ve 30 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Somun, yüksük ve gövde aynı seriden seçilmelidir.

Tablodaki harfler neyi gösterir?

Tabloya göre CİVATA ÖLÇÜSÜ T1 R1"1/4-11-RMDD-S, Diş Ölçüsü T2 M42X2, Boru Çapı (ØD2) 30, ØD1 25, ØD3 24, B 35, E 37,5, C 76. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (M42x2) ve bağlantı standardını montajdan önce kontrol edin.
• Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
