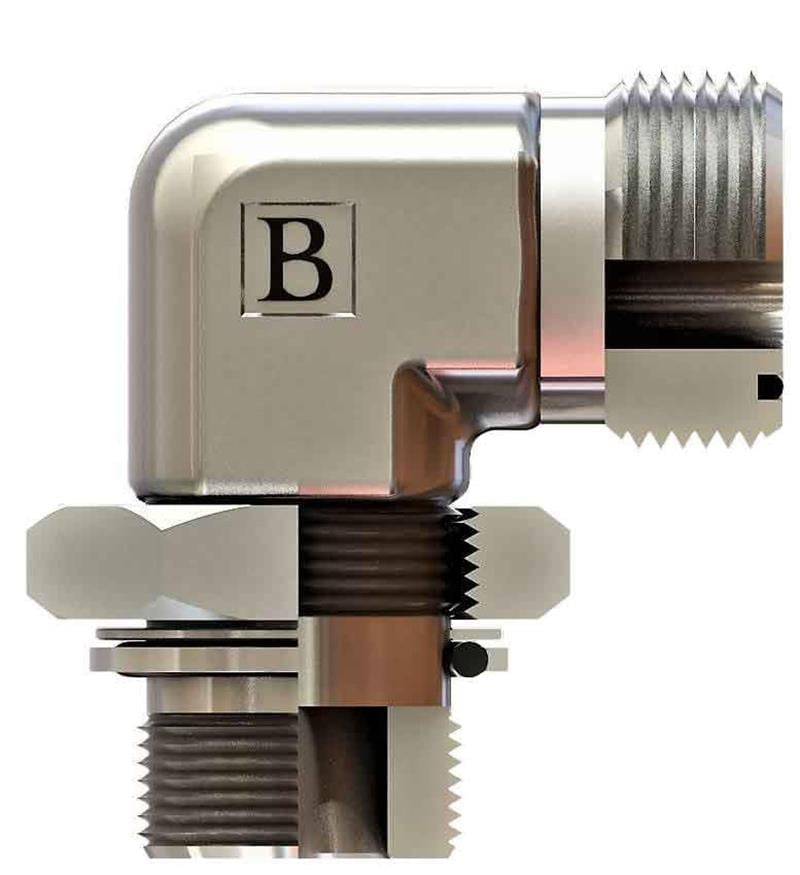

R1''1/4-11 1''7/16-12 Bsp-orfs 90° Kontralı Dirsek (SB-4237-ROKD)

SB-4237-ROKD, 1 1/4" BSP - 1 7/16-12 ORFS ölçülerinde OLC BSP - ORFS kontralı dirsek ürünüdür.

BSP - ORFS kontralı dirsek ne için kullanılır?

SB-4237-ROKD, 1 1/4" BSP ve 1 7/16-12 ORFS bağlantılı yönü ayarlanabilen kontralı dirsektir. Hortum veya borunun port çıkışında tam istenen açıyla yönlendirilmesi gereken yerlerde kullanılır. Montajdan sonra yön ayarı gerektiren tesisatta sabit dirseğe göre büyük kolaylık sağlar.

Sık sorulan sorular

Kontra somun ne işe yarar?

Kontra somun gevşek konumdayken dirsek porta takılır. Dirsek istenen yöne gelene kadar en fazla bir tur geri çevrilir, ardından kontra somun gövdeyi tutarak porta doğru sıkılır. Kontra somunu sıkarken gövdeyi anahtarla tutmak, ayarlanan yönün kaymasını önler.

SB-4237-ROKD için karşı parça nasıl seçilir?

Bu ürünün bir ucu 1 1/4" BSP, diğer ucu 1 7/16-12 ORFS bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

1 1/4" BSP ne anlama gelir?

1 1/4" BSP ölçüsündeki "-11" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

SB-4237-ROKD sızdırmazlığı nasıl sağlanır?

Bu ürünün 1 7/16-12 ORFS ucu ORFS sistemine göre sızdırmazlık sağlar. ORFS (O-Ring Face Seal, SAE J1453 / ISO 8434-3) bağlantıda erkek ucun düz alnındaki kanala yerleşen O-ring, somun sıkıldığında karşı parçanın düz yüzeyine bastırılır.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Söküp takmalarda ORFS O-ringini yenileyin.
• Kontra somunu sıkarken gövdeyi anahtarla tutun.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
