R1''1/4-11 1''11/16-12 Bsp-orfs Ters Nipel (SB-4242-ROTN)

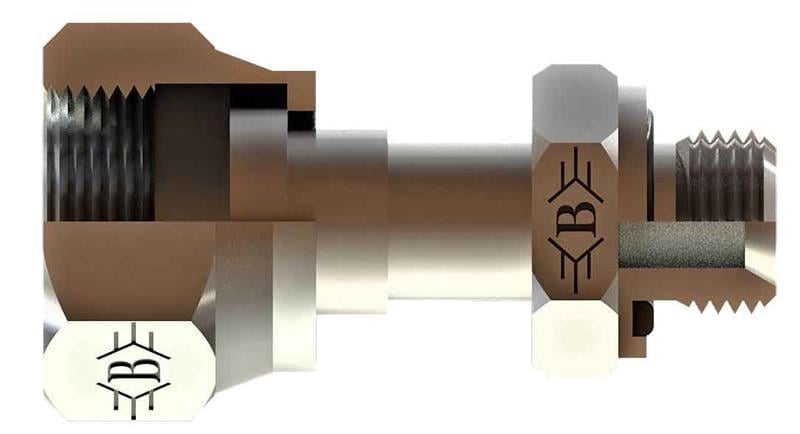

1 1/4" BSP - 1 11/16-12 ORFS ölçülerinde SB-4242-ROTN kodlu BSP - ORFS ters nipel, OLC hidrolik rakor serisindendir.

BSP - ORFS ters nipel nerede kullanılır?

SB-4242-ROTN, 1 1/4" BSP ve 1 11/16-12 ORFS uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Somunlu tarafı sayesinde gövde sabitken somun çevrilerek karşı parçaya bağlanır; bu yüzden hat burulmadan monte edilir. Bakımda hortum veya boru bağlantısını sökmeden ayarlamaya imkân verir.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 1 1/4" BSP, diğer ucu 1 11/16-12 ORFS bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

1 11/16-12 ORFS ne anlama gelir?

1 11/16-12 ORFS, inç ölçülü ince adımlı Amerikan dişidir; 1 11/16" çapta inç başına 12 diş bulunur. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bu bağlantı nasıl sızdırmazlık sağlar?

1 11/16-12 ORFS bağlantı tarafında ORFS yapısı kullanılır. ORFS uçta düz alın + O-ring yapısı vardır; O-ring kanalının temiz ve O-ringin hasarsız olması sızdırmazlık için belirleyicidir.

SB-4242-ROTN ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 R1"1/4-11, SOMUN ÖLÇÜSÜ T2 1"11/16-12, B 61, C 20, ØD 23, A1 50, A2 50. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
