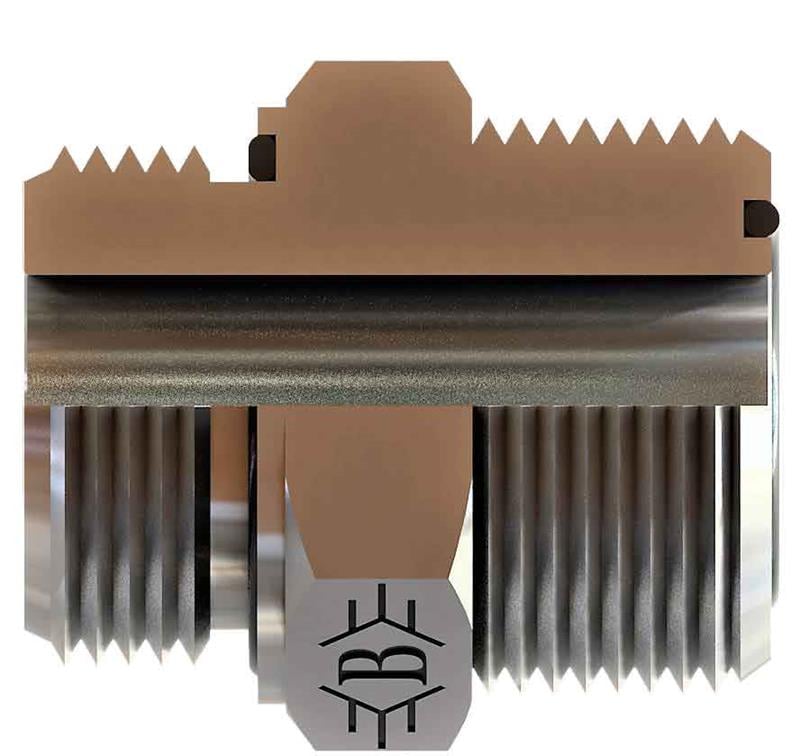

SB-4242-RON, 1 1/4" BSP - 1 11/16-12 ORFS ölçülerinde OLC BSP - ORFS nipel ürünüdür.
BSP - ORFS nipel ne için kullanılır?
SB-4242-RON, 1 1/4" BSP ile 1 11/16-12 ORFS bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Farklı diş standartlarındaki parçaları birbirine uyumlu hale getirir. Bakım ve onarımda, mevcut porta farklı tipte bir hortum veya boru bağlamak için tercih edilir.
Sık sorulan sorular
SB-4242-RON hangi bağlantılara uyar?
Bu ürünün bir ucu 1 1/4" BSP, diğer ucu 1 11/16-12 ORFS bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.
Diş ölçüsü nasıl okunur?
1 11/16-12 ORFS ifadesinde 1 11/16" nominal diş çapını, 12 ise inç başına diş sayısını gösterir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
Bu bağlantı nasıl sızdırmazlık sağlar?
Bu ürünün 1 11/16-12 ORFS ucu ORFS sistemine göre sızdırmazlık sağlar. ORFS (O-Ring Face Seal, SAE J1453 / ISO 8434-3) bağlantıda erkek ucun düz alnındaki kanala yerleşen O-ring, somun sıkıldığında karşı parçanın düz yüzeyine bastırılır.
SB-4242-RON teknik ölçüleri
Tabloya göre Diş Ölçüsü T1 R1"1/4-11, Diş Ölçüsü T2 1"11/16-12, B 55, C 20, ØD 23, AA 50. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
