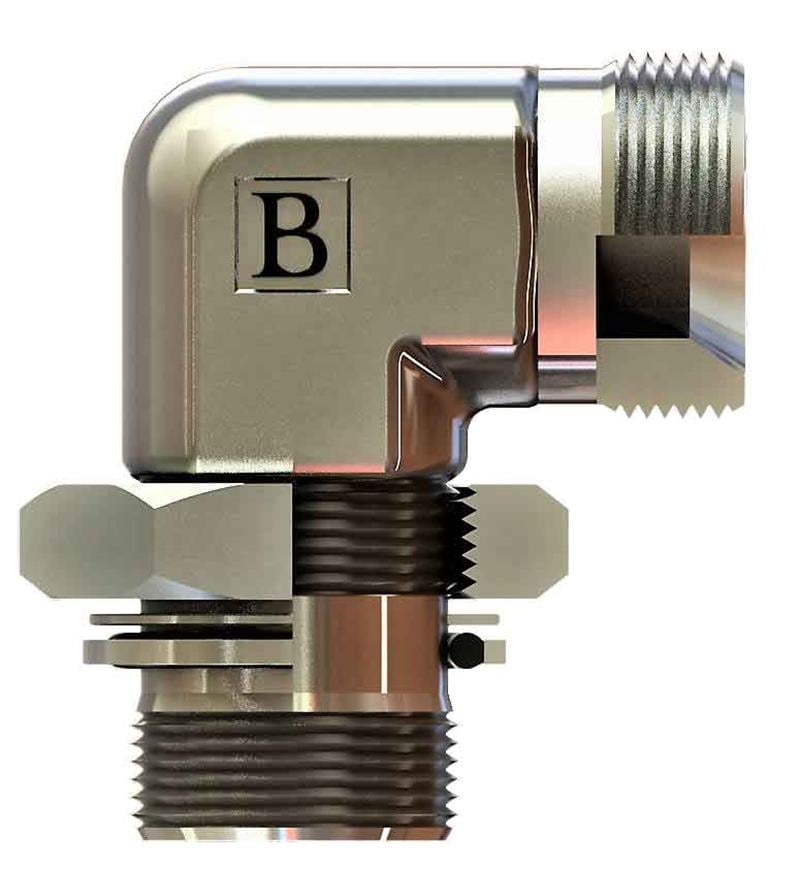

R1''1/2-11 R1''1/2-11 Bsp-bsp 90° Kontralı Dirsek (SB-4848-RRKD)

OLC SB-4848-RRKD: 1 1/2" BSP ölçüsünde BSP - BSP kontralı dirsek. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

BSP - BSP kontralı dirsek nerede kullanılır?

SB-4848-RRKD, 1 1/2" BSP bağlantılı yönü ayarlanabilen kontralı dirsektir. Porta vidalandıktan sonra gövde istenen yöne çevrilir ve kontra somun sıkılarak bu konumda sabitlenir. Montajdan sonra yön ayarı gerektiren tesisatta sabit dirseğe göre büyük kolaylık sağlar.

Sık sorulan sorular

Kontralı dirsek nasıl monte edilir?

Kontra somun gevşek konumdayken dirsek porta takılır. Hortum veya borunun çıkacağı yöne göre gövde konumlandırılır; bu konum korunarak kontra somun sıkılır. Kontra somun yalnızca kilitleme değil, alttaki sızdırmazlık elemanını porta bastırma görevi de görür.

SB-4848-RRKD için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 1 1/2" BSP ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

Diş ölçüsü nasıl okunur?

1 1/2" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 1 1/2" boyutunda inç başına 11 diş bulunur. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-4848-RRKD ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 R1"1/2-11, Diş Ölçüsü T2 R1"1/2-11, B 50, C 55, ØD1 31, ØD2 56, A1 52, A2 55. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Yön ayarı için gövdeyi bir turdan fazla geri çevirmeyin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
