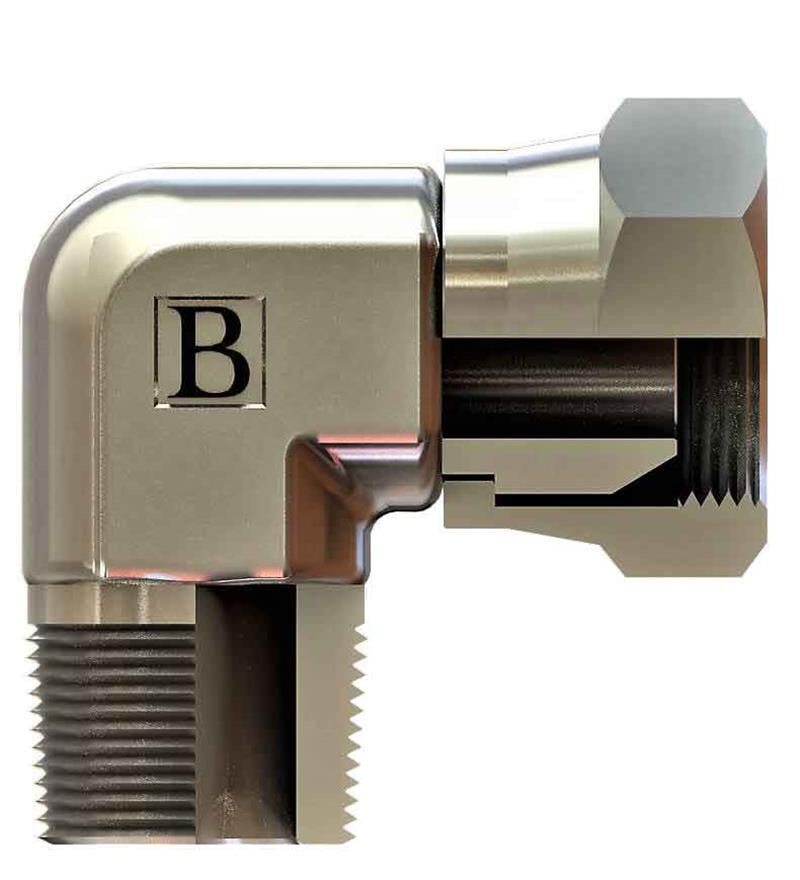

R1''1/2-11 Npt R1''1/2-11 Npt Bsp Ters Dirsek (SB-4848-RTD)

OLC SB-4848-RTD: 1 1/2" NPT - 1 1/2" BSP ölçülerinde BSP ters dirsek. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

SB-4848-RTD ne işe yarar?

SB-4848-RTD, 1 1/2" NPT ve 1 1/2" BSP uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Porttan çıkan erkek ucu, somunlu bir bağlantıya çevirmek veya iki erkek ucu birleştirmek için kullanılır. Hidrolik ünite ve makine tesisatında yön ve bağlantı tipi değiştirmek için kullanılır.

Sık sorulan sorular

SB-4848-RTD hangi bağlantılara uyar?

Bu ürünün bir ucu 1 1/2" NPT, diğer ucu 1 1/2" BSP bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

1 1/2" NPT dişi nasıl tanınır?

1 1/2" NPT konik bir diştir; sızdırmazlığın bir kısmı dişlerin birbirine sıkışmasıyla sağlanır. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

SB-4848-RTD sızdırmazlığı nasıl sağlanır?

Bu ürünün 1 1/2" NPT ucu NPT konik diş sistemine göre sızdırmazlık sağlar. NPT bağlantıda diş konik olduğundan sıkıldıkça kenetlenir; sızdırmazlığı tamamlamak için diş sızdırmazlık maddesi kullanılır.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 R1"1/2-11 NPT, SOMUN ÖLÇÜSÜ T2 R1"1/2-11, B 57,5, C 60,5, ØD1 31, ØD2 31, A1 50, A2 55. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• NPT dişlere uygun sızdırmazlık maddesi uygulayın, bandın hattın içine taşmamasına dikkat edin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
