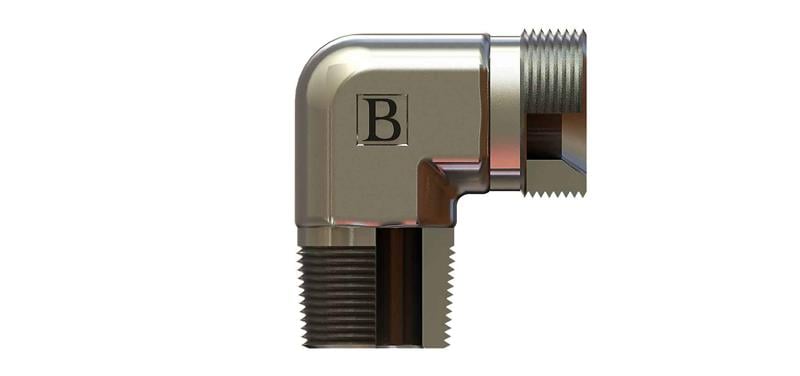

R1''1/2-11 Npt R1''1/2-11 Npt-bsp Dirsek (SB-4848-NRD)

OLC SB-4848-NRD: 1 1/2" NPT - 1 1/2" BSP ölçülerinde NPT - BSP dirsek. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

NPT - BSP dirsek ne için kullanılır?

SB-4848-NRD, 1 1/2" NPT ve 1 1/2" BSP bağlantılı hattı 90° döndüren bir dirsek rakordur. Pompa, valf ve silindir portlarında hat yönünü değiştirmek için kullanılır. Hidrolik ünite ve mobil makine tesisatında yaygın olarak kullanılır.

Sık sorulan sorular

SB-4848-NRD hangi bağlantılara uyar?

Bu ürünün bir ucu 1 1/2" NPT, diğer ucu 1 1/2" BSP bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

1 1/2" NPT ne anlama gelir?

1 1/2" NPT konik bir diştir; sızdırmazlığın bir kısmı dişlerin birbirine sıkışmasıyla sağlanır. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-4848-NRD ürününün 1 1/2" NPT tarafı NPT konik diş bağlantıdır. NPT bağlantıda diş konik olduğundan sıkıldıkça kenetlenir; sızdırmazlığı tamamlamak için diş sızdırmazlık maddesi kullanılır.

SB-4848-NRD teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 R1"1/2-11 NPT, Diş Ölçüsü T2 R1"1/2-11, B 57,5, C 60,5, ØD1 31, ØD2 31, AA 50. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1 1/2" NPT) ve bağlantı standardını montajdan önce kontrol edin.
• NPT dişlere uygun sızdırmazlık maddesi uygulayın, bandın hattın içine taşmamasına dikkat edin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
