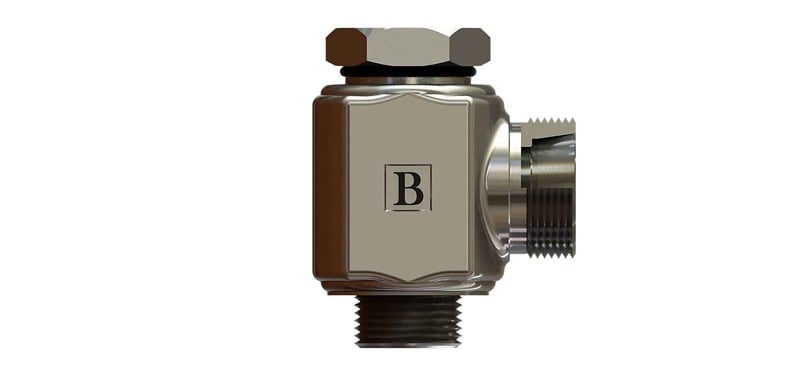

OLC SB-4842-RMDD-L: M52x2 ölçüsünde BSP metrik döner dirsek. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.
BSP metrik döner dirsek ne için kullanılır?
SB-4842-RMDD-L, M52x2 bağlantılı porta bağlandıktan sonra çıkış yönü ayarlanabilen döner dirsek rakordur. Sıkışık alanlarda hattın port çıkışından istenen yöne alınması için kullanılır. Hortumların gövdeye paralel yönlendirilmesini kolaylaştırır.
Sık sorulan sorular
M52x2 dişi nasıl tanınır?
M52x2 ifadesindeki 52 dişin mm cinsinden dış çapını, 2 ise iki diş arası mesafeyi (hatve) gösterir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.
Bu bağlantı nasıl sızdırmazlık sağlar?
Bu ürünün M52x2 ucu metrik 24° sistemine göre sızdırmazlık sağlar. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.
L ve S seri arasındaki fark nedir?
Bu ürün L (hafif) seridir ve 42 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Somun, yüksük ve gövde aynı seriden seçilmelidir.
Tablodaki harfler neyi gösterir?
Tabloya göre CİVATA ÖLÇÜSÜ T1 R1"1/2-11-RMDD-L, Diş Ölçüsü T2 M52X2, Boru Çapı (ØD2) 42, ØD1 36, ØD3 30, B 40,5, E 42,5, C 87. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
