R1''1/2-11 M52x2 38s Npt-metrik Dirsek (SB-4838-NMD-S)

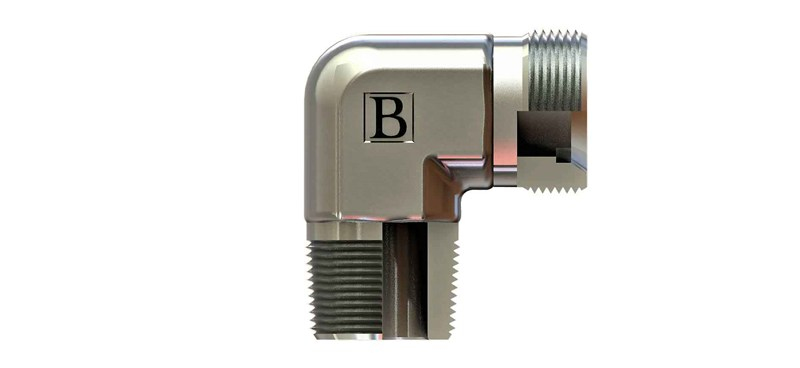

OLC SB-4838-NMD-S: 1 1/2" NPT - M52x2 ölçülerinde NPT - metrik dirsek. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

SB-4838-NMD-S ne işe yarar?

SB-4838-NMD-S, 1 1/2" NPT ve M52x2 bağlantılı hattı 90° döndüren bir dirsek rakordur. Pompa, valf ve silindir portlarında hat yönünü değiştirmek için kullanılır. Hortumun bükülme yarıçapını korumaya yardımcı olarak hortum ömrünü uzatır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 1 1/2" NPT, diğer ucu M52x2 bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 38 mm dış çaplı boru (S (ağır) seri) kullanılır.

SB-4838-NMD-S sızdırmazlığı nasıl sağlanır?

1 1/2" NPT bağlantı tarafında NPT konik diş yapısı kullanılır. NPT bağlantıda diş konik olduğundan sıkıldıkça kenetlenir; sızdırmazlığı tamamlamak için diş sızdırmazlık maddesi kullanılır. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.

L ve S seri arasındaki fark nedir?

Bu ürün S (ağır) seridir ve 38 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Somun, yüksük ve gövde aynı seriden seçilmelidir.

SB-4838-NMD-S ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 1"1/2-11-NPT, Diş Ölçüsü T2 M52X2, ØD2 38, B 32, C 41, ØD21 60, A1 50. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• NPT dişlere uygun sızdırmazlık maddesi uygulayın, bandın hattın içine taşmamasına dikkat edin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
