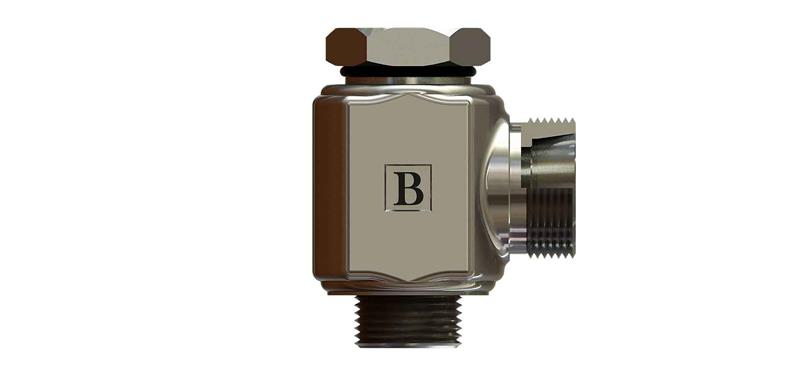

SB-4838-RMDD-S, M52x2 ölçüsünde OLC BSP metrik döner dirsek ürünüdür. S (ağır) seri, 38 mm boru içindir.
BSP metrik döner dirsek ne için kullanılır?
SB-4838-RMDD-S, M52x2 bağlantılı porta bağlandıktan sonra çıkış yönü ayarlanabilen döner dirsek rakordur. Sıkışık alanlarda hattın port çıkışından istenen yöne alınması için kullanılır. Valf bloğu ve pompa çıkışlarında yaygın olarak kullanılır.
Sık sorulan sorular
Diş ölçüsü nasıl okunur?
M52x2 metrik diştir: 52 mm nominal çap ve 2 mm diş adımı (hatve) anlamına gelir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
Bağlantıda conta gerekir mi?
Bu ürünün M52x2 ucu metrik 24° sistemine göre sızdırmazlık sağlar. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.
SB-4838-RMDD-S kodundaki "S" ne demek?
Bu ürün S (ağır) seridir ve 38 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Somun, yüksük ve gövde aynı seriden seçilmelidir.
SB-4838-RMDD-S teknik ölçüleri
Tabloya göre CİVATA ÖLÇÜSÜ T1 R1"1/2-11-RMDD-S, Diş Ölçüsü T2 M52X2, Boru Çapı (ØD2) 38, ØD1 32, ØD3 30, B 39,5, E 42,5, C 87. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
