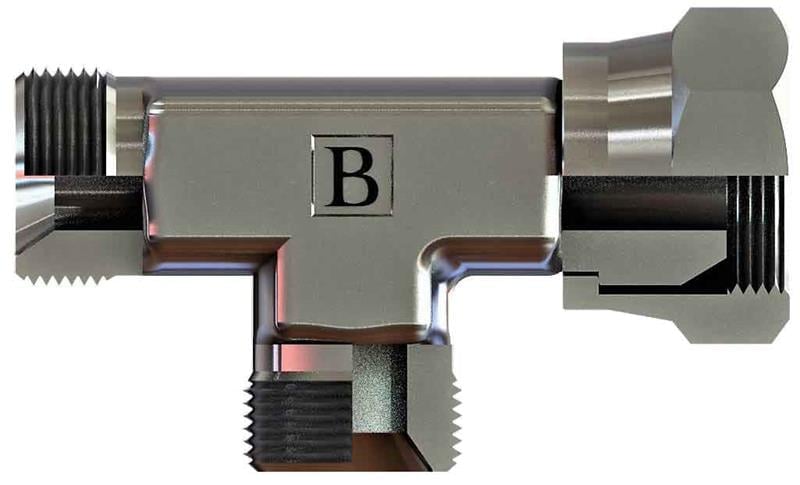

R1''1/2-11 Bsp Yan Bacak T Rakor (SB-4848-RYT)

OLC SB-4848-RYT: 1 1/2" BSP ölçüsünde BSP yan bacak T rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

BSP yan bacak T rakor nerede kullanılır?

SB-4848-RYT, 1 1/2" BSP bağlantılı bir hattı üç yöne ayıran T rakordur. Tek hattan iki ayrı tüketiciye akış dağıtmak veya iki hattı birleştirmek için kullanılır. Hidrolik ünitelerde dağıtım ve ölçüm noktalarında kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 1 1/2" BSP ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

Diş ölçüsü nasıl okunur?

1 1/2" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 1 1/2" boyutunda inç başına 11 diş bulunur. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 R1"1/2-11, B 54, C 54, ØD 31, A1 50, A2 55. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1 1/2" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
