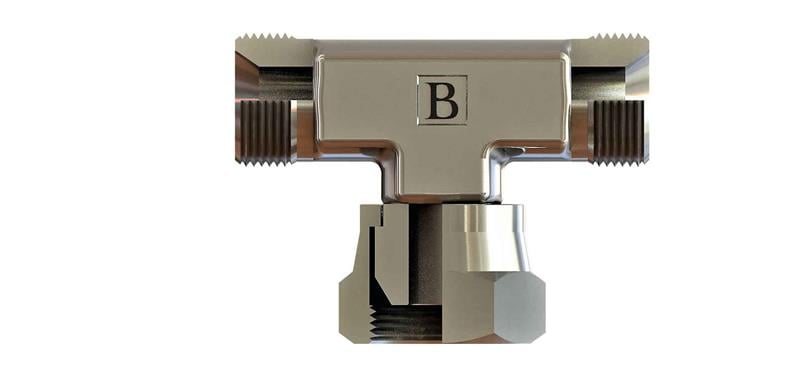

R1''1/2-11 Bsp Orta Bacak T Rakor (SB-4848-ROT)

OLC SB-4848-ROT: 1 1/2" BSP ölçüsünde BSP orta bacak T rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

SB-4848-ROT ne işe yarar?

SB-4848-ROT, 1 1/2" BSP bağlantılı bir hattı üç yöne ayıran T rakordur. Tek hattan iki ayrı tüketiciye akış dağıtmak veya iki hattı birleştirmek için kullanılır. Paralel çalışan silindir veya motorlara akış dağıtmak için tercih edilir.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 1 1/2" BSP ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

1 1/2" BSP ne anlama gelir?

1 1/2" BSP dişte inç başına 11 diş vardır; tabloda bu ölçü R1 1/2-11 şeklinde yazılır. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

SB-4848-ROT teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 R1"1/2-11, B 54, C 54, ØD 31, A1 50, A2 55. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1 1/2" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
