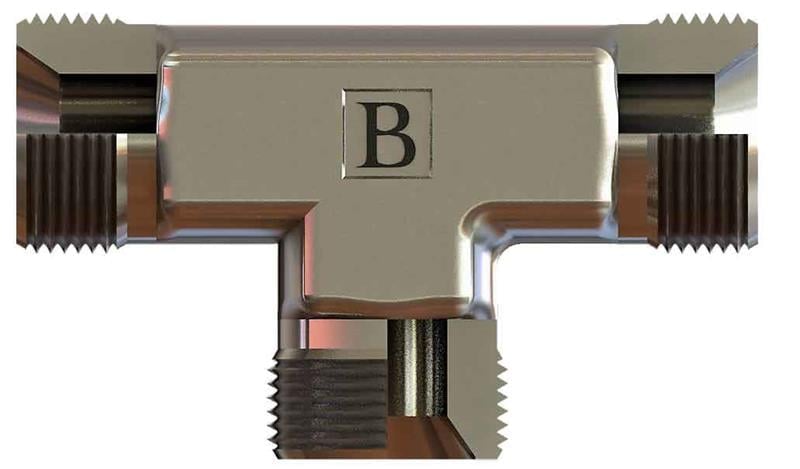

R1''1/2-11 Bsp Erkek T Rakor (SB-4848-RTE)

OLC SB-4848-RTE: 1 1/2" BSP ölçüsünde BSP erkek T rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

BSP erkek T rakor ne için kullanılır?

SB-4848-RTE, 1 1/2" BSP bağlantılı bir hattı üç yöne ayıran T rakordur. Tek hattan iki ayrı tüketiciye akış dağıtmak veya iki hattı birleştirmek için kullanılır. Paralel çalışan silindir veya motorlara akış dağıtmak için tercih edilir.

Sık sorulan sorular

SB-4848-RTE hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 1 1/2" BSP ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

Diş ölçüsü nasıl okunur?

1 1/2" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 1 1/2" boyutunda inç başına 11 diş bulunur. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 R1"1/2-11, B 54, ØD 31, AA 50. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
