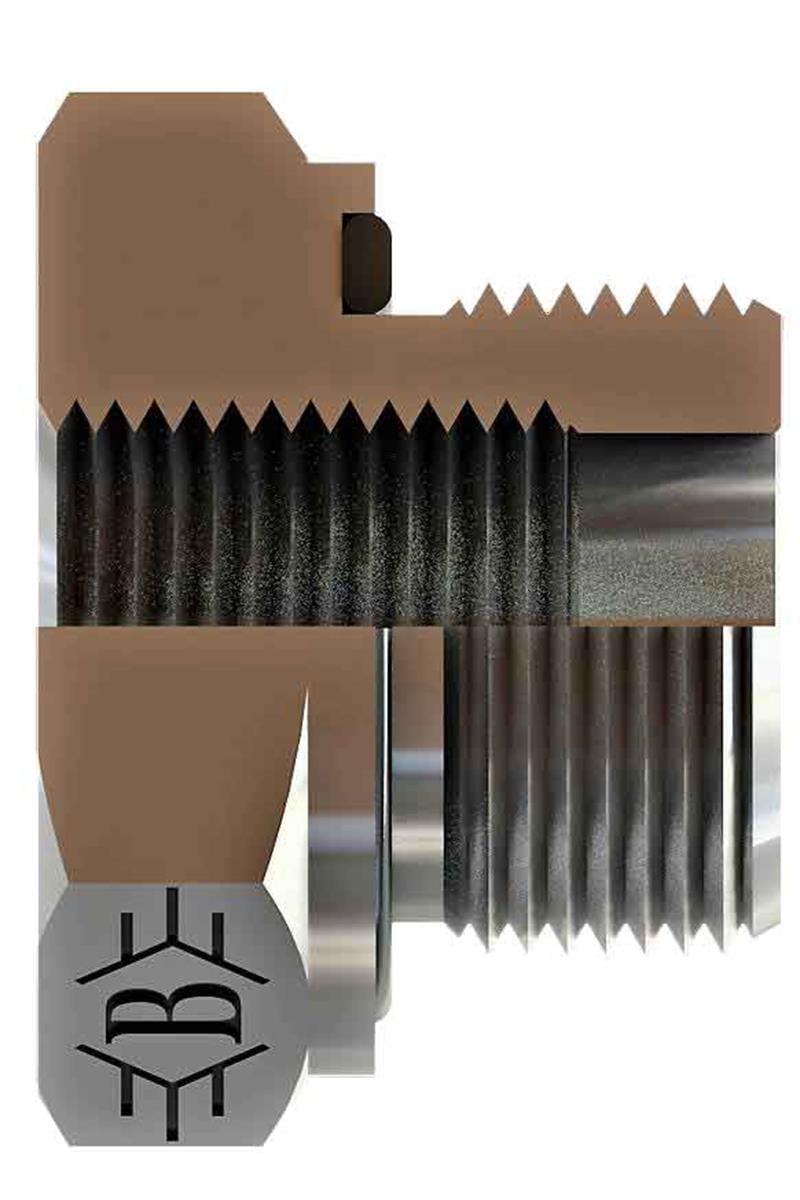

R1''-11 R3/4-14 Bsp Redüksiyon ( Kısa Tip ) (SB-3326-KRD)

OLC SB-3326-KRD: 1" BSP - 3/4" BSP ölçülerinde BSP redüksiyon (kısa tip). Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

SB-3326-KRD ne işe yarar?

SB-3326-KRD, 1" BSP ile 3/4" BSP bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Farklı ölçüdeki iki bağlantı arasında ölçü küçültme veya büyütme (redüksiyon) için kullanılır. Farklı standartlarda üretilmiş ekipmanları bir araya getirirken ara parça olarak kullanılır.

Sık sorulan sorular

SB-3326-KRD için karşı parça nasıl seçilir?

Bu ürünün bir ucu 1" BSP, diğer ucu 3/4" BSP bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

3/4" BSP dişi nasıl tanınır?

3/4" BSP dişte inç başına 14 diş vardır; tabloda bu ölçü R3/4-14 şeklinde yazılır. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 R1"-11, Diş Ölçüsü T2 R3/4-14, B 30, C 18, AA 41. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
