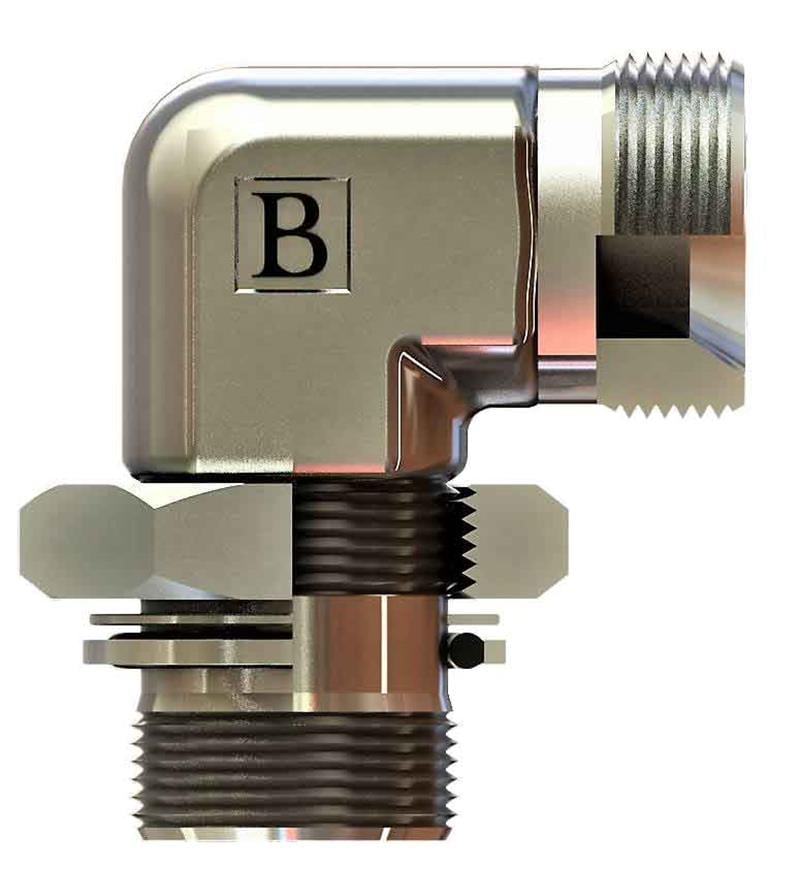

R1''-11 R1''-11 Bsp-bsp 90° Kontralı Dirsek (SB-3333-RRKD)

1" BSP ölçüsünde SB-3333-RRKD kodlu BSP - BSP kontralı dirsek, OLC hidrolik rakor serisindendir.

BSP - BSP kontralı dirsek nerede kullanılır?

SB-3333-RRKD, 1" BSP bağlantılı yönü ayarlanabilen kontralı dirsektir. Porta vidalandıktan sonra gövde istenen yöne çevrilir ve kontra somun sıkılarak bu konumda sabitlenir. Montajdan sonra yön ayarı gerektiren tesisatta sabit dirseğe göre büyük kolaylık sağlar.

Sık sorulan sorular

Kontra somun ne işe yarar?

Önce kontra somun ve pul (varsa O-ring) gövdenin en üst konumuna geri çekilir, gövde porta elle vidalanır. Yön ayarlandıktan sonra kontra somun sıkılır ve gövde bu konumda kilitlenir. Kontra somun yalnızca kilitleme değil, alttaki sızdırmazlık elemanını porta bastırma görevi de görür.

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 1" BSP ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

Diş ölçüsü nasıl okunur?

1" BSP ölçüsündeki "-11" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 R1"-11, Diş Ölçüsü T2 R1"-11, B 42,5, C 44, ØD1 20, ØD2 41, A1 36, A2 41. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Yön ayarı için gövdeyi bir turdan fazla geri çevirmeyin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
