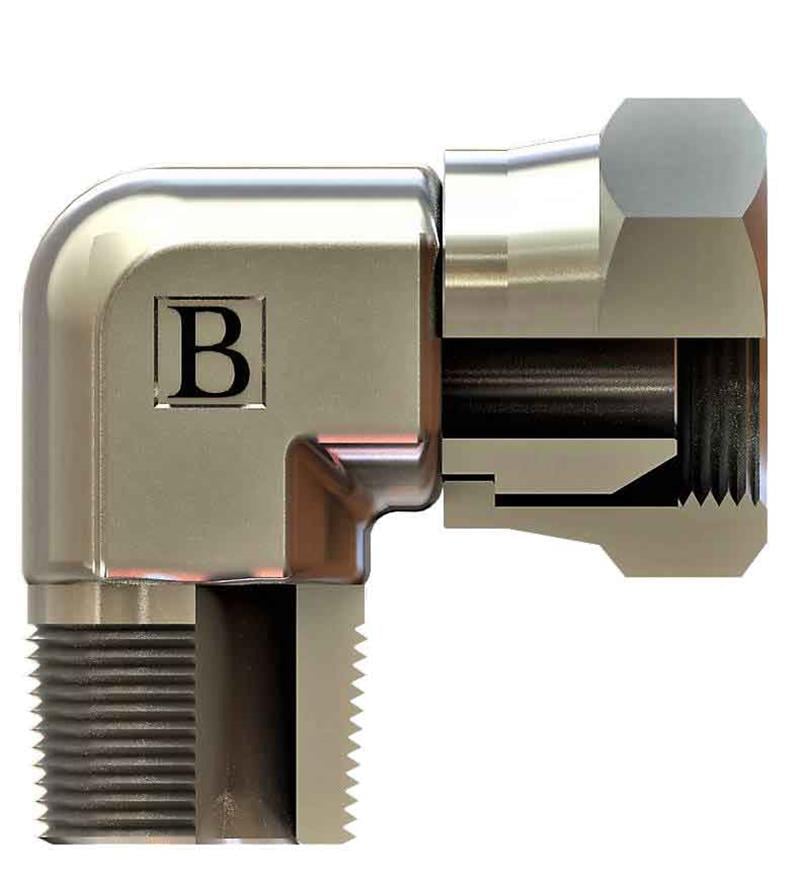

R1''-11 Npt R1''-11 Npt Bsp Ters Dirsek (SB-3333-RTD)

1" NPT - 1" BSP ölçülerinde SB-3333-RTD kodlu BSP ters dirsek, OLC hidrolik rakor serisindendir.

BSP ters dirsek ne için kullanılır?

SB-3333-RTD, 1" NPT ve 1" BSP uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Porttan çıkan erkek ucu, somunlu bir bağlantıya çevirmek veya iki erkek ucu birleştirmek için kullanılır. Bakımda hortum veya boru bağlantısını sökmeden ayarlamaya imkân verir.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 1" NPT, diğer ucu 1" BSP bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

1" NPT dişi nasıl tanınır?

1" NPT konik bir diştir; sızdırmazlığın bir kısmı dişlerin birbirine sıkışmasıyla sağlanır. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bağlantıda conta gerekir mi?

SB-3333-RTD ürününün 1" NPT tarafı NPT konik diş bağlantıdır. NPT dişler konik olduğu için aşırı sıkıldığında karşı parçayı zorlayabilir; uygun sızdırmazlık maddesiyle kontrollü sıkılmalıdır.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 R1"-11 NPT, SOMUN ÖLÇÜSÜ T2 R1"-11, B 42,5, C 45,5, ØD1 20, ØD2 20, A1 36, A2 41. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• NPT dişlere uygun sızdırmazlık maddesi uygulayın, bandın hattın içine taşmamasına dikkat edin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
