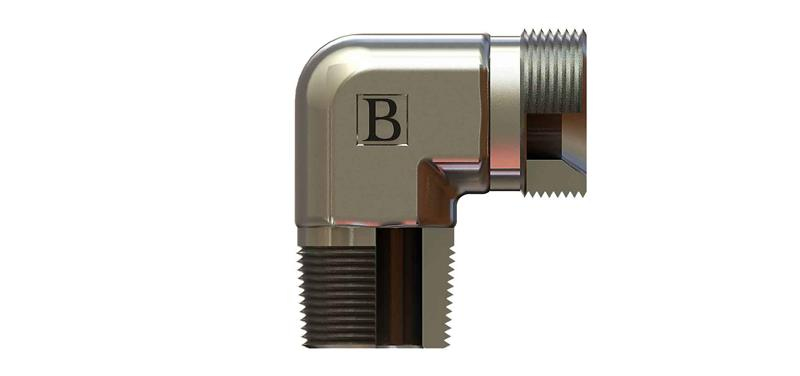

R1''-11 Npt R1''-11 Npt-bsp Dirsek (SB-3333-NRD)

1" NPT - 1" BSP ölçülerinde SB-3333-NRD kodlu NPT - BSP dirsek, OLC hidrolik rakor serisindendir.

SB-3333-NRD ne işe yarar?

SB-3333-NRD, 1" NPT ve 1" BSP bağlantılı hattı 90° döndüren bir dirsek rakordur. Pompa, valf ve silindir portlarında hat yönünü değiştirmek için kullanılır. Hidrolik ünite ve mobil makine tesisatında yaygın olarak kullanılır.

Sık sorulan sorular

SB-3333-NRD için karşı parça nasıl seçilir?

Bu ürünün bir ucu 1" NPT, diğer ucu 1" BSP bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

Diş ölçüsü nasıl okunur?

1" NPT ölçüsündeki NPT, ABD standardındaki konik boru dişini ifade eder. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bağlantıda conta gerekir mi?

1" NPT bağlantı tarafında NPT konik diş yapısı kullanılır. NPT konik diştir; sızdırmazlık dişlerin birbirine sıkışmasıyla sağlandığı için dişlere uygun sızdırmazlık bandı veya sıvı sızdırmazlık maddesi uygulanır.

SB-3333-NRD teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 R1"-11 NPT, Diş Ölçüsü T2 R1"-11, B 42,5, C 45,5, ØD1 20, ØD2 20, AA 36. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• NPT dişlere uygun sızdırmazlık maddesi uygulayın, bandın hattın içine taşmamasına dikkat edin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
