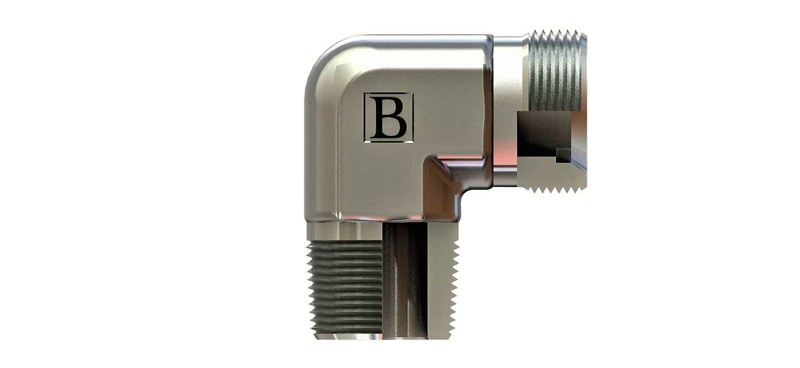

SB-3325-NMD-S, 1" NPT - M36x2 ölçülerinde OLC NPT - metrik dirsek ürünüdür. S (ağır) seri, 25 mm boru içindir.
SB-3325-NMD-S ne işe yarar?
SB-3325-NMD-S, 1" NPT ve M36x2 bağlantılı hattı 90° döndüren bir dirsek rakordur. Pompa, valf ve silindir portlarında hat yönünü değiştirmek için kullanılır. Hidrolik ünite ve mobil makine tesisatında yaygın olarak kullanılır.
Sık sorulan sorular
1" NPT dişi nasıl tanınır?
1" NPT, Amerikan konik boru dişidir; diş boyunca çap daraldığı için sıkıldıkça dişler birbirine kenetlenir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.
SB-3325-NMD-S sızdırmazlığı nasıl sağlanır?
Bu ürünün 1" NPT ucu NPT konik diş sistemine göre sızdırmazlık sağlar. NPT konik diştir; sızdırmazlık dişlerin birbirine sıkışmasıyla sağlandığı için dişlere uygun sızdırmazlık bandı veya sıvı sızdırmazlık maddesi uygulanır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.
S (ağır) seri ne anlama gelir?
Bu ürün S (ağır) seridir ve 25 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Somun, yüksük ve gövde aynı seriden seçilmelidir.
SB-3325-NMD-S teknik ölçüleri
Tabloya göre Diş Ölçüsü T1 1"-11-NPT, Diş Ölçüsü T2 M36X2, ØD2 25, B 20, C 30, ØD21 46, A1 36. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (1" NPT) ve bağlantı standardını montajdan önce kontrol edin.
- NPT dişlere uygun sızdırmazlık maddesi uygulayın, bandın hattın içine taşmamasına dikkat edin.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
