R1''-11 Npt M30x2 20s Npt-metrik Dirsek (SB-3320-NMD-S)

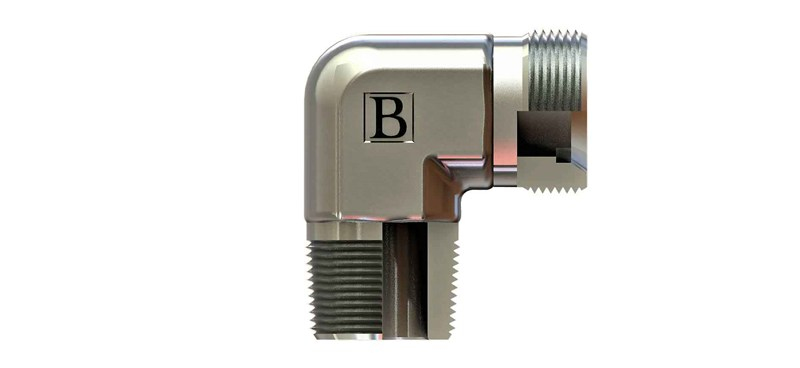

1" BSP - M30x2 ölçülerinde SB-3320-NMD-S kodlu NPT - metrik dirsek, OLC hidrolik rakor serisindendir. Metrik tarafı S (ağır) seridir.

SB-3320-NMD-S ne işe yarar?

SB-3320-NMD-S, 1" BSP ve M30x2 bağlantılı hattı 90° döndüren bir dirsek rakordur. Dar alanlarda hortum veya borunun keskin bükülmesini önleyerek hattı porttan farklı yöne çıkarır. Hidrolik ünite ve mobil makine tesisatında yaygın olarak kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 1" BSP, diğer ucu M30x2 bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 20 mm dış çaplı boru (S (ağır) seri) kullanılır.

Bağlantıda conta gerekir mi?

SB-3320-NMD-S ürününün M30x2 tarafı metrik 24° bağlantıdır. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.

S (ağır) seri ne anlama gelir?

Bu ürün S (ağır) seridir ve 20 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü 1 R1"-11, Diş Ölçüsü 2 M30X2, Boru Çapı 20 mm, Boru Serisi S (ağır seri). Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
